子系统主要设备和功能
子系统类型 | 主要设备 | 主要功能 |
发电子系统 | l 市电 | 主要电力来源，为站点的运行提 |
| l 油机：EPM100-M2B、EPM100M2E、 | 供能量 |
| EPM100-M2H、EPM115-M2A、 |
|
| EPM120-M2D、EPM140-M2B、 |
|
| EPM140-M2C、EPM140-M2D、 |
|
| EPM160-M2B、EPM160-M2C、 |
|
子系统类型 | 主要设备 | 主要功能 |
| EPM160-M2D、EPM200-M2B l 太阳能：光伏组件、光伏组件支架、汇流盒 |
|

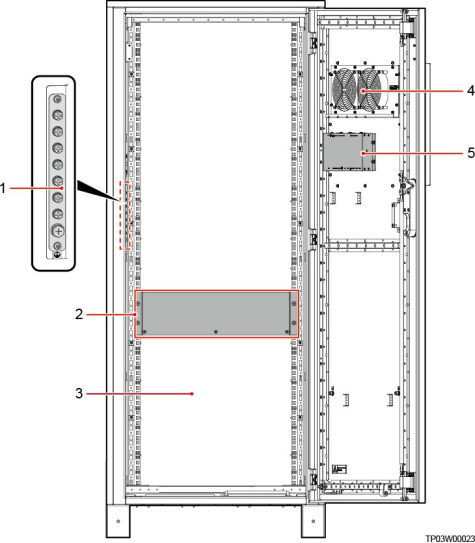

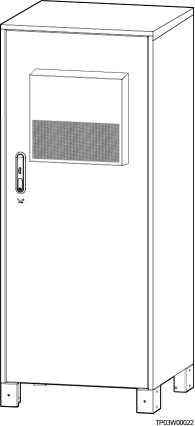

机柜温控子系统 | l 电控柜：ICC330-HD1-C2、ICC330-H1- | 提供设备的安装空间、物理防护 |
| C4、ICC330-H1-C5、ICC720-HA1-C1、 | 和适宜的工作温度 |
| ICC720-HD1-C1、ICC710-HA1H-C2、 |
|
| ICC330-A6-F1 |
|
| l 电池柜：ESC330-D5、ESC720-A3、 |
|
| ESC710-A1、ESC710-D2、ESC300-N1 |
|
电控子系统 | l 4G 通信模块：NIM01C | 实现对各子系统的全面管理，提 |
| l 通信扩展模块：CIM02C l 网络 IO 模块：NIM02D | 供主要的设备通信、控制、配电等功能 |
| l 用户接口模块：UIM02C |
|
| l 油机 IO 模块：GIM01C |
|
| l 站点监控单元：SMU02C |
|
| l 天线 |
|
| l 直流配电单元：DCDU-400AN5、 DCDU-400AS4 |
|
| l 交流切换开关：ATS-63A1、ATS- |
|
| 63A2、ATS-125C1 |
|
| l 交流配电单元：ACDU-63A1、ACDU- |
|
| 63A2、ACDU-125B1 |
|
| l 光伏配电单元：PVDU-60A1、PVDU- 200A1 |
|
| l 油机电池充电器：BCU-1203A、BC- 1206A |
|
| l 逆变器：DJN1000-S |
|
| l 交流检测模块：AIM02C |
|
| l DCDB：DCDB48160-2 |
|
| l -48V 转 24V 电源：ETP24160A3 |
|
| l DC/DC 模块：PW48S24C |
|
| l 信号防雷：SPM01A |
|
| l 电子门锁 |
|
| l 直流加热盒 |
|
| l 环境温湿度传感器 |
|
| l 水浸传感器 |
|
| l 烟雾传感器 |
|
| l 太阳能模块：S4850G1 |
|
子系统类型 | 主要设备 | 主要功能 |
| l 整流模块：R4850G2、R4850S1 l iBOX l iBAT l 直流灯 l 壁挂交流配电盒 l 电池温度传感器 l 控制器 SCC800-B1 l 信号分析单元：SAU-03A l 电流互感器 l 霍尔传感器 |
|
储能子系统 | l 锂电池：ESM-4850A1、ESM-4875A1、 ESM-48100A1、ESM-48150A1 l 铅酸电池：DCB-A、SCB-A、FCB-A、 FCB-B | 能量转化，储存电力，提供备电的电力来源 |
网管子系统 | NetEco | 为解决方案各系统进行远程监控管理，可实时查看系统的运行状况和告警，也可以对系统运行参数进行配置。
|
2.1.1 纯电混合供电方案
2.2.1.1 纯锂电系统
纯锂电系统
纯锂电系统方案组网如下图所示。
图2-2 新建站纯电方案-纯锂电系统组网图
纯锂电系统方案组成与配置如下表所示。
表2-3 新建站纯电方案-纯锂电系统组成方案成与配置表
子系统 | 部件 | 部件描述（非共享站） | 部件描述（共享站） |
发电 | 市电 | 电压制式：三相四线/双火线/单相 |
油机 | 新建：不涉及 利旧：三相四线/双火线/单相（作为备电油机） |
电控 | 总装机柜 | l ICC330-H1-C4 纯设备柜 +ESC330-D5 l ICC330-H1-C4 纯设备柜 +ESC720-A3 | l ICC330-HD1-C2 分舱 l ICC330-H1-C5 纯设备柜 +ESC330-D5 l ICC720-HA1-C1 分舱 |
|
|
| l ICC330-H1-C5 纯设备柜 +ESC720-A3 |
|
|
| l ICC720-HD1-C1 分舱 |
子系统 | 部件 | 部件描述（非共享站） | 部件描述（共享站） |
| DCDU | DCDU-400AN5 | DCDU-400AS4 |
ACDU/ATS | l 无备电油机时： − 三相四线：ACDU-63A1、ACDU-63A2 − 双火线：ACDU-125B1 l 有备电油机时： − 三相四线：ATS-63A1、ATS-63A2 − 双火线/单相：ATS-125C1 |
整流模块 | R4850G2 或R4850S1 |
BCU | BCU-1203A |
储能 | 电池 | ESM-4850A1 或 ESM-4875A1 或 ESM-48100A1 或 ESM-48150A1 |
网管 | NetEco | 可选 |
选配件 | 预装部件 | DCDU、直流灯 |
现场安装部件 | l 电池、机柜、整流模块 l 其他单独发货的可选部件 |
2.2.1.2 混搭系统
混搭系统
混搭系统方案组网如下图所示。
图2-3 新建站纯电方案-混搭系统组网图
混搭系统方案组成与配置如下表所示。
表2-4 新建站纯电方案-混搭系统组成与配置表
子系统 | 部件 | 部件描述（非共享站） | 部件描述（共享站） |
发电 | 市电 | 电压制式：三相四线/双火线/单相 |
油机 | 新建：不涉及 利旧：三相四线/双火线/单相（作为备电油机） |
电控 | 总装机柜 | l ICC710-HA1H-C2 混搭 l ICC330-H1-C4 纯设备柜 +ESC330-D5（锂电） +ESC710-D2（铅酸） | l ICC720-HA-C1 分舱+ESC710- A1（铅酸） l ICC330-HD1-C2 分舱 +ESC710-D2（铅酸） |
|
|
| l ICC720-HD1-C1 分舱 +ESC710-D2（铅酸） |
|
|
| l ICC330-H1-C5 纯设备柜 +ESC330-D5（锂电） |
子系统 | 部件 | 部件描述（非共享站） | 部件描述（共享站） |
|
|
| +ESC710-D2（铅酸） |
DCDU | DCDU-400AN5 | DCDU-400AS4 |
ACDU/ATS | l 无备电油机时： − 三相四线：ACDU-63A1、ACDU-63A2 − 双火线：ACDU-125B1 l 有备电油机时： − 三相四线：ATS-63A1、ATS-63A2 − 双火线/单相：ATS-125C1 |
整流模块 | R4850G2 或R4850S1 |
BCU | BCU-1203A |
储能 | 电池 | l 锂电：ESM-4850A1 或ESM-4875A1 或 ESM-48100A1 或ESM- 48150A1 l FCB-A |
网管 | NetEco | 可选 |
选配件 | 预装部件 | DCDU、直流灯 |
现场安装部件 | l 电池、机柜、整流模块 l 其他单独发货的可选部件 |
2.1.2 纯油混合供电方案
2.2.2.1 纯锂电系统
纯锂电系统
纯锂电系统方案组网如下图所示。
图2-4 新建站纯油方案-纯锂电系统组网图
纯锂电系统方案组成与配置如下表所示。
表2-5 新建站纯油方案-纯锂电系统组成方案成与配置表
子系统 | 部件 | 部件描述（非共享站） | 部件描述（共享站） |
发电 | 油机 | 电压制式： l 新建：EPM100-M2B、EPM100M2E、EPM100-M2H、EPM115- M2A、EPM120-M2D、EPM140-M2B、EPM140-M2C、EPM140- M2D、EPM160-M2B、EPM160-M2C、EPM160-M2D、EPM200- M2B l 利旧：三相四线/双火线/单相 备注：利旧机组满足干接点启停和复位要求 |
电控 | 总装机柜 | l ICC330-H1-C4 纯设备柜 +ESC720-A3 l ICC330-H1-C4 纯设备柜 +ESC330-D5 | l ICC720-HA1-C1 分舱 l ICC330-H1-C5 纯设备柜 +ESC720-A3 l ICC330-HD1-C2 分舱 |
子系统 | 部件 | 部件描述（非共享站） | 部件描述（共享站） |
|
|
| l ICC720-HD1-C1 分舱 l ICC330-H1-C5 纯设备柜 +ESC330-D5 |
DCDU | DCDU-400AN5 | DCDU-400AS4 |
ATS | l 单油机时：不配置 l 双油机时： − 三相四线：ATS-63A1，ATS-63A2 − 双火线/单相：ATS-125C1 |
整流模块 | R4850G2 或R4850S1 |
BCU | BCU-1203A |
储能 | 电池 | ESM-4850A1 或 ESM-4875A1 或 ESM-48100A1 或 ESM-48150A1 |
网管 | NetEco | 可选 |
选配件 | 预装部件 | DCDU、直流灯 |
现场安装部件 | l 电池、机柜、整流模块、油机 l 其他单独发货的可选部件 |
