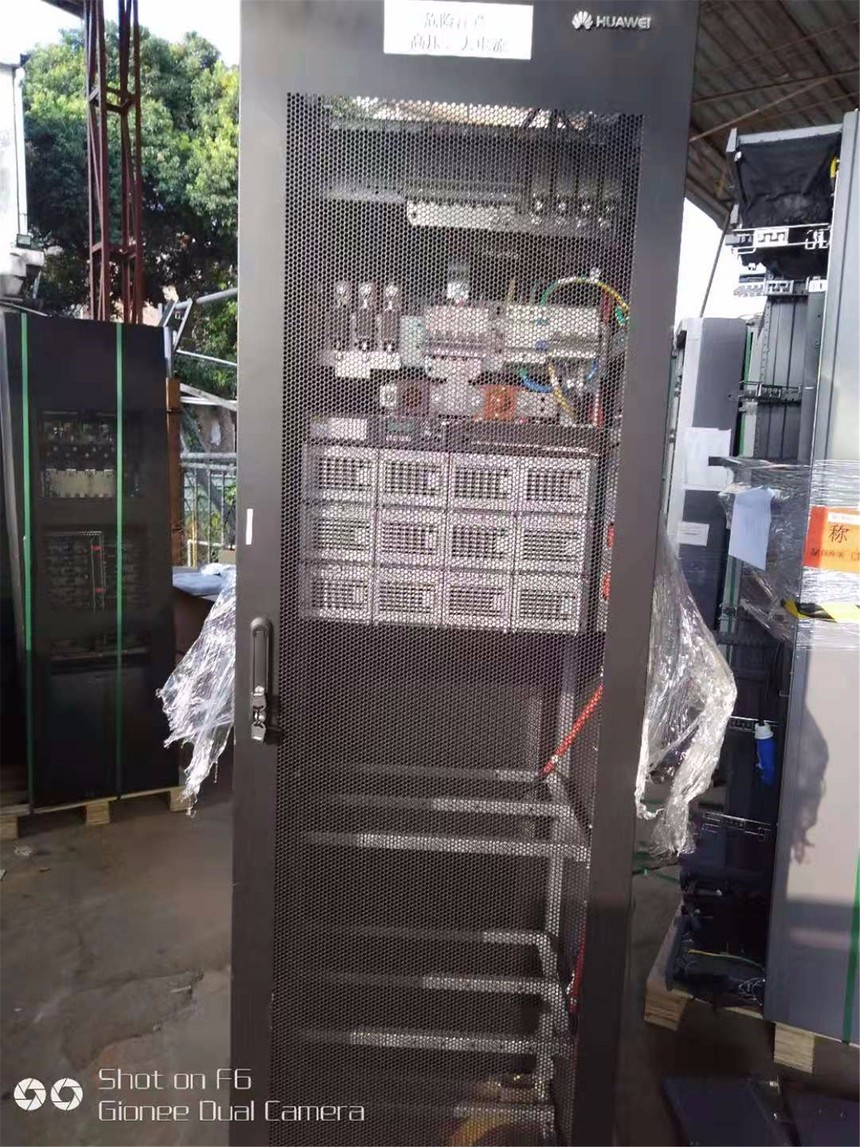

全新 华为TP48600B-N20A1室内通信电源柜

P48600B；产品概述2产品架构；功能；监控模块可以通过实现本地操作、后台网管等方式实现；理、整流模块及配电管理等功能；表2-4监控模块功能表；2产品架构TP48600B产品概述；LCD显示；监控模块可通过LCD液晶显示界面实时显示电源系统；项运行参数、运行状态、告警状态、设置参数以及控制；可以通过四个按键来操作；（红色），同时提供一路驱动机柜灯光告警指TP48600B产品概述 2 产品架构功能监控模块可以通过实现本地操作、后台网管等方式实现环境监控、异常告警、电池管理、整流模块及配电管理等功能。功能如表2-4所示。

全新 华为TP48600B-N20A1室外一体化电源柜

LCD显示

监控模块可通过LCD液晶显示界面实时显示电源系统的交流、直流、模块和电池的各

项运行参数、运行状态、告警状态、设置参数以及控制参数。参数的设置和功能控制

可以通过四个按键来操作。监控模块提供一路运行指示灯（绿色），一路告警指示灯

（红色），同时提供一路驱动机柜灯光告警指示输出和一路监控模块告警蜂鸣器输出。

TP48600B

华为TP48600B-N20A1室外一体化电源柜

产品和应用场景 TP48600B电源系统通过调整安装的整流模块数量可灵活应用于室内基站、室内中心机房、BSC等场景。 TP48600B电源系统安装方式为落地安装于机房内，支持靠墙（离墙壁距离≥100mm），通过调整安装整流模块的数量可灵活应用于–48V DC、34.8kW以下负载的场景。例如： BTS3900 BTS3012等室内基站 BSC 室内中心机房

图3-1 TP48600B电源系统应用示意图

3 产品和应用场景 TP48600B 产品概述典型应用TP48600B电源系统与交流供电、ATS、蓄电池、等设备组成站点能源解决方案，其在典型站点解决方案中应用如图3-2所示。图3-2 TP48600B电源系统在典型站点解决方案中的应用示意图TP48600B产品概述 4 操作和维护采用多项优化的维护性设计，使得维护简单方便。操作和维护 支持上进线、上出线。 支持前维护。 整流模块和监控模块均支持热插拔，维护监控模块时不会影响正常供电。 内部各模块能独立拆卸维护。
