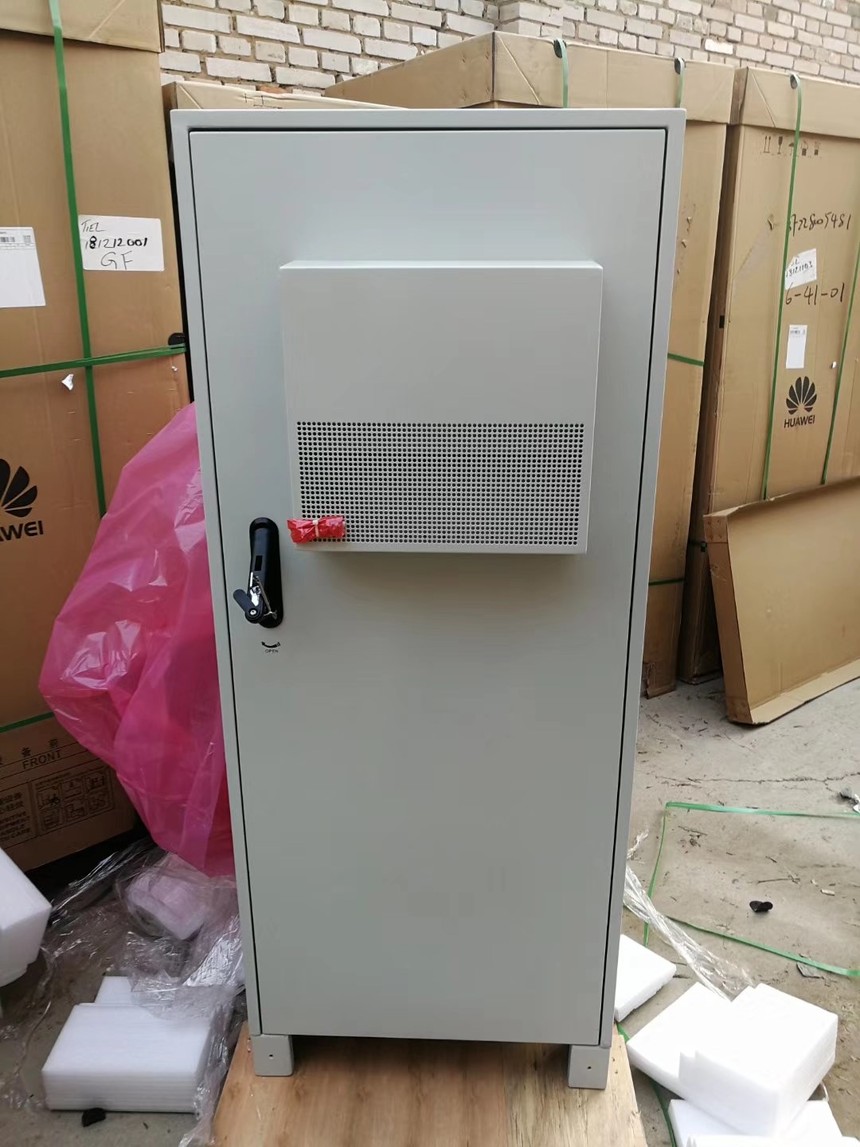

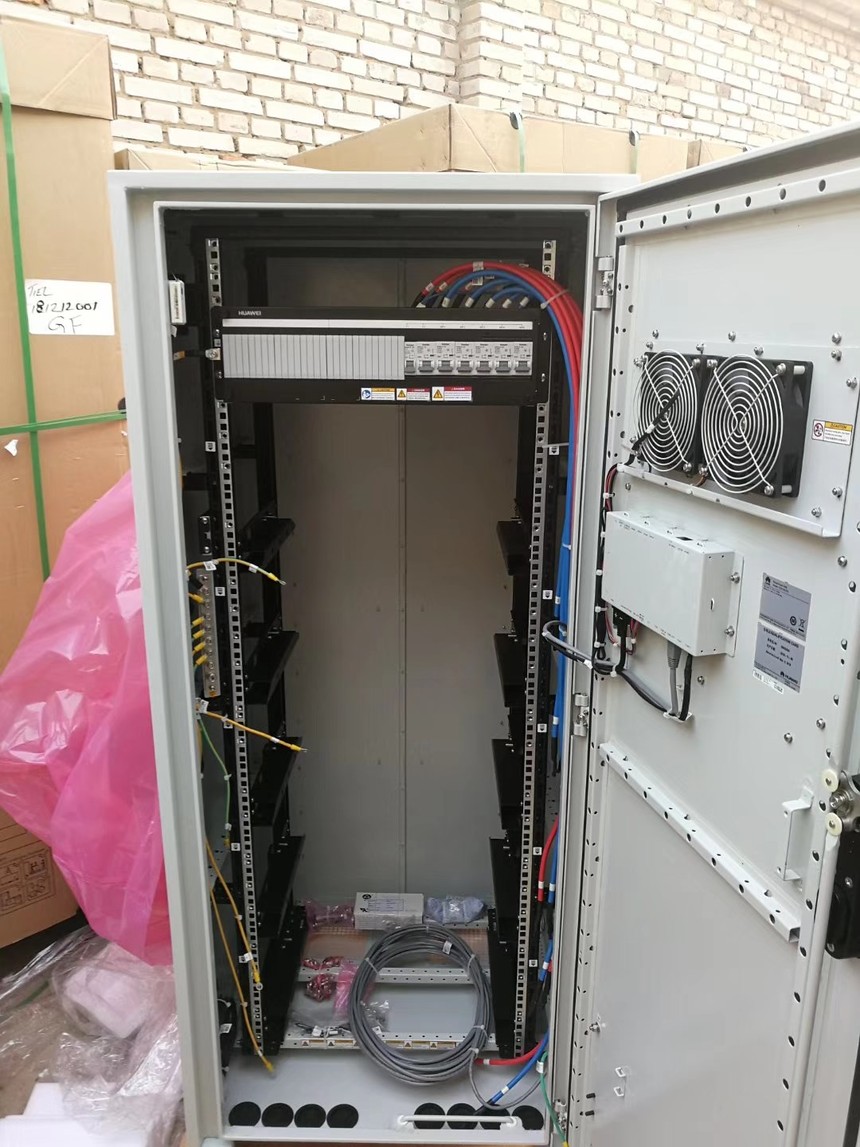

华为室外通信电源ESC330-D5混合供电

室外机柜

温控方式：直通风

外形尺寸（高×宽×深）（含门凸部分）：1600mm×650mm×

发电子系统

l 市电

主要电力来源，为站点的运行提

l 油机：EPM100-M2B、EPM100M2E、

供能量

EPM100-M2H、EPM115-M2A、

EPM120-M2D、EPM140-M2B、

EPM140-M2C、EPM140-M2D、

EPM160-M2B、EPM160-M2C、

EPM160-M2D、EPM200-M2B

l 太阳能：光伏组件、光伏组件支架、汇流盒

机柜温控子系统

l 电控柜：ICC330-HD1-C2、ICC330-H1-

提供设备的安装空间、物理防护

C4、ICC330-H1-C5、ICC720-HA1-C1、

和适宜的工作温度

ICC720-HD1-C1、ICC710-HA1H-C2、

ICC330-A6-F1

l 电池柜：ESC330-D5、ESC720-A3、

ESC710-A1、ESC710-D2、ESC300-N1

电控子系统

l 4G 通信模块：NIM01C

实现对各子系统的全面管理，提

l 通信扩展模块：CIM02C

l 网络 IO 模块：NIM02D

供主要的设备通信、控制、配电等功能

l 用户接口模块：UIM02C

l 油机 IO 模块：GIM01C

l 站点监控单元：SMU02C

l 天线

l 直流配电单元：DCDU-400AN5、

DCDU-400AS4

l 交流切换开关：ATS-63A1、ATS-

63A2、ATS-125C1

l 交流配电单元：ACDU-63A1、ACDU-

63A2、ACDU-125B1

l 光伏配电单元：PVDU-60A1、PVDU- 200A1

l 油机电池充电器：BCU-1203A、BC- 1206A

l 逆变器：DJN1000-S

l 交流检测模块：AIM02C

l DCDB：DCDB48160-2

l -48V 转 24V 电源：ETP24160A3

l DC/DC 模块：PW48S24C

l 信号防雷：SPM01A

l 电子门锁

l 直流加热盒

l 环境温湿度传感器

l 水浸传感器

l 烟雾传感器

l 太阳能模块：S4850G1

l 整流模块：R4850G2、R4850S1

l iBOX

l iBAT

l 直流灯

l 壁挂交流配电盒

l 电池温度传感器

l 控制器 SCC800-B1

l 信号分析单元：SAU-03A

l 电流互感器

l 霍尔传感器

储能子系统

l 锂电池：ESM-4850A1、ESM-4875A1、

ESM-48100A1、ESM-48150A1

l 铅酸电池：DCB-A、SCB-A、FCB-A、

FCB-B

能量转化，储存电力，提供备电的电力来源

网管子系统

NetEco

为解决方案各系统进行远程监控管理，可实时查看系统的运行状况和告警，也可以对系统运行参数进行配置。
