华为TP48200A系列电源柜华为TP48200A-DX19D2室外电源柜华为48V200A电源柜

交流输入电压范围宽至 85V AC～300V AC

l 完善的电池管理功能

l 完善的交、直流防雷设计

l 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口

l 支持 SNMP、HTTPS 等多种协议，可与华为 NetEco 网管或第三方网管通信，组

网灵活，可实现远程管理，无人值守

l 支持 LCD 界面显示、按键操作

l 支持 WEB 界面操作

l 支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法

语、俄语、德语、土耳其语等

l 支持整流模块、监控模块热插拔

l 整流模块功率因数值达 0.99

l 整流模块效率最高达到

工作原理

电源系统工作原理示意图如图 2

-

4 所示，交流电通过交流配电单元进入整流模块；整

流模块将交流电转成

–

48V 直流电，由直流配电单元分给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电

流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，

整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制。如有异常，

及时上报告警信号。同时，监控单元根据传感器监测的温度，对温控单元进行控制与

调节，使柜内温度保持在适宜设备工作的范围之内

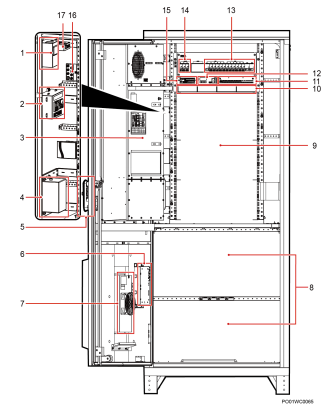

（1）智能电表（选配） （2）维护插座（选配） （3）HXC70S 热交换器

（4）蓝牙控制器（选配） （5）电子门锁（选配） （6）TCUA 控制盒

（7）TEC 模块 （8）电池安装空间 （9）用户设备安装空

（10）整流模块安装空间 （11）用户接口模块 （12）监控模块

（13）直流配电单元 （14）交流输入空开 （15）电池强制上电开关

（16）机柜接地排 （17）电流互感器（选配）
