华为TP48300T-N20A7室内通信电源系统用户手册
华为TP48300T-N20A7室内通信电源系统用户手册产品概述TP48300T-N20A7，TP48600T-N20A7 是室内通信电源系统，将交流电转换为稳定的直流电，主要为–48V 系列的通信设备进行供电。最大输出电流分别是 300A、600A，机柜外观如下图所示。
机柜外观
2 系统特点l 模块电压输入范围宽 85V AC～300V AC l 完善的电池管理功能 l 完善的交、直流防雷设计 l 提供一路COM 接口、一路 RS485/RS232 接口 l 支持 LCD 界面中英文显示、按键操作 l 支持整流模块热插拔和高效、标效整流模块混插 l 整流模块功率因数值达 0.99 l 高效整流模块效率高达 96%，标效整流模块效率高达 93%
l 根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗；支持高标效模块混插，节省投资 l 支持 4 用户共享供电，可对 4 用户的直流用电进行独立电量计量 l 支持分用户控制负载下电，可选时间模式（时长可调）或电压模式（电压值可调），分用户上下电参数独立可调
2.3 系统配置表2-1 系统配置
华为TP48300T-N20A7室内通信电源系统用户手册3.1 内部结构图3-1 TP48300T-N20A7
（1）RTN+母排 （2）电池熔丝 （3）用户 3 直流输出空开 和熔丝
图3-2 TP48600T-N20A7
（1）RTN+母排 （2）电池熔丝 （3）用户 3 直流输出空开 和熔丝
图3-3 直流配电单元（TP48600T-N20A7）
（1）电池熔丝 （2）用户 3 的BLVD 熔丝 （3）用户 4 的 LLVD 空开
（4）用户 4 的BLVD 空开 （5） 用户 3 的 LLVD 空开和熔丝
TP48300T-N20A7，TP48600T-N20A7 机柜中，用户 1~用户 3 的直流配电布局相同，上图仅以 TP48600T-N20A7 机柜的用户 3 为例。
表3-1 配电规格
3.2 整流模块整流模块将输入的交流电转换成稳定的直流电。
外观
图3-4 整流模块外观
（1）运行指示灯 （2）告警指示灯 （3）故障指示灯 （4）拨销 （5）把手
指示灯说明
表3-2 整流模块指示灯说明
3.3 监控单元 SMU06C2面板
图3-5 SMU06C2 面板
指示灯定义 表3-3 按键说明
表3-4 SMU06C2 面板指示灯说明
通信接口
表3-5 SMU 通信口说明
图3-6 COM/RS485/RS232 引脚图
表3-6 COM 接口引脚说明
表3-7 RS485/RS232 接口引脚说明
干接点和传感器接口

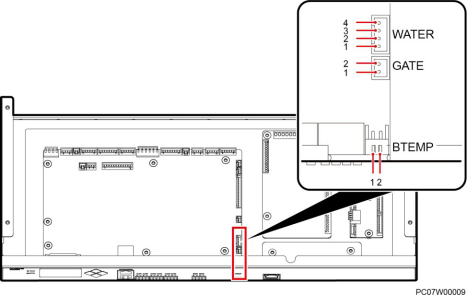

图3-7 传感器接口位置（内部结构）
表3-8 传感器和干接点接口说明
表3-9 传感器引脚定义
