动力源DUM-48/30H一体化室内电源,48V360A高频开关电源,室内通信电源柜

暂无价格
  • 产品说明
  • 产品参数

             动力源DUM-48/30H一体化室内电源柜说明书以及参数规格,48V360A高频开关电源,室内通信电源柜

产品特色



● 交流输入适应能力强,适用我国不同地区使用,输入频率范围45~66Hz。 整流模块工作环境温度宽,可在-40℃~70℃温度范围内工作

● 机柜采用落到式安装,简单、灵活,三种外形尺寸符合不同用户的需求

● 通信电源模块工作指示灯状态指示,维护人员能第一时间获得状态信息,符合中高端用户的需求。智能网络化设计,提供RS485/RS232等多种通信接口和干接点告警接口,可实现远程集中监控,无人值守

● 整流模块采用先进的软开关技术,体积小、重量轻、功率密度高

● 全数字化交错PFC创新控制的有限双极性控制ZVS全桥拓扑、倍整流拓扑、双单片机实现全数字监控

● 系统整流器采用功率因数校正技术,使输入的交流电流波形与输入的交流电压 波形相同,相位一致,整机效率高,节省能源,降低运营成本

● 系统整流器采用高频PWM控制变换技术,一方面减少了开关器件在高频开关过程中的功率损耗,提高了整机效率;另一方面减少了电磁干扰,电源系统安装在程控机房内

● 系统采用民主均流技术,提高了系统工作的稳定与可靠性,因而减少了设备日常的工作维护

● 系统可对电池进行智能化的管理,有关电池的均充电压、浮充电压、充电限流值等参数可根据系统

配置的电池性能通过控制器或遥控系统进行连续设置,可对电池进行浮充、均充及电池试验

● 系统结构融入了等电位设计理念,简单巧妙的达到机柜通体等电位的设计要求,同时也提高了电磁兼容性能和系统防雷能力

● 绿色环保。采用优良的滤波及屏蔽工艺,具有超低的电磁辐射;可在较宽的负载范围内,功率因数高达0.998,输入谐波电流分量位于3%以下;冷却风扇依据负载大小自动调速,音响噪音小于55dB

● 网络配置合理,组网灵活,可满足用户特殊定制的要求

产品规格


系统容量

DUM-48/30H 60A360A 整流器212

技术参数

1.交流配电
交流输入 三相380V/63A1 可支持2路手/自动转换

2.直流配电
电池熔断器 熔断器250A2
输出分路 100A×4 一次下电,熔断器
63A×232A×210A×2 一次下电,断路器
63A×232A×210A×2 二次下电,断路器


3.整流器DZY-48/30H
交流输入电压 单相90300V
交流输入频率 50Hz±10%
直流输出电压电流 48V/30A
效率 93%


4.控制器DKD31
工作电压 直流39V60V
主要功能 系统检测、参数设置、电池维护、
故障记录、三遥功能、汉字液晶显示


IMG_20190511_141538.jpg5.系统参数
稳压工作范围 -43-58V
稳压精度 ≤±0.6%
均流误差 ≤±3%

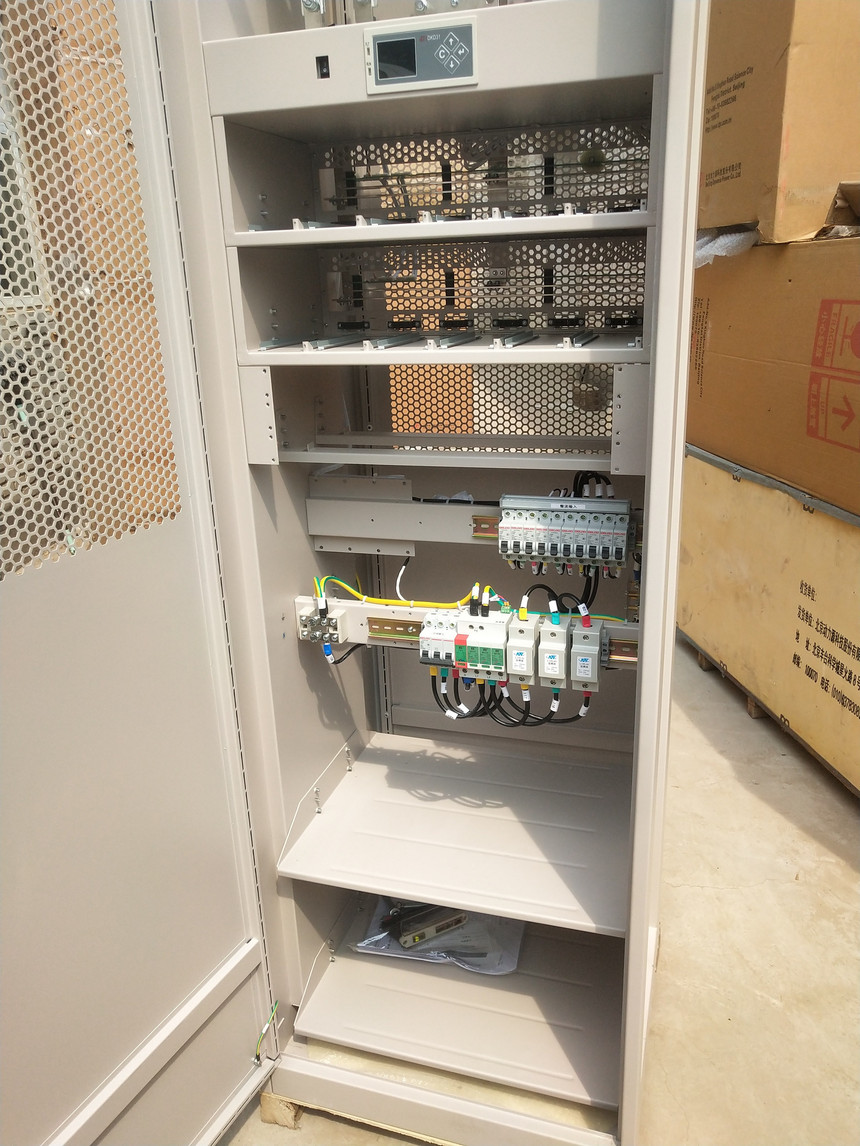

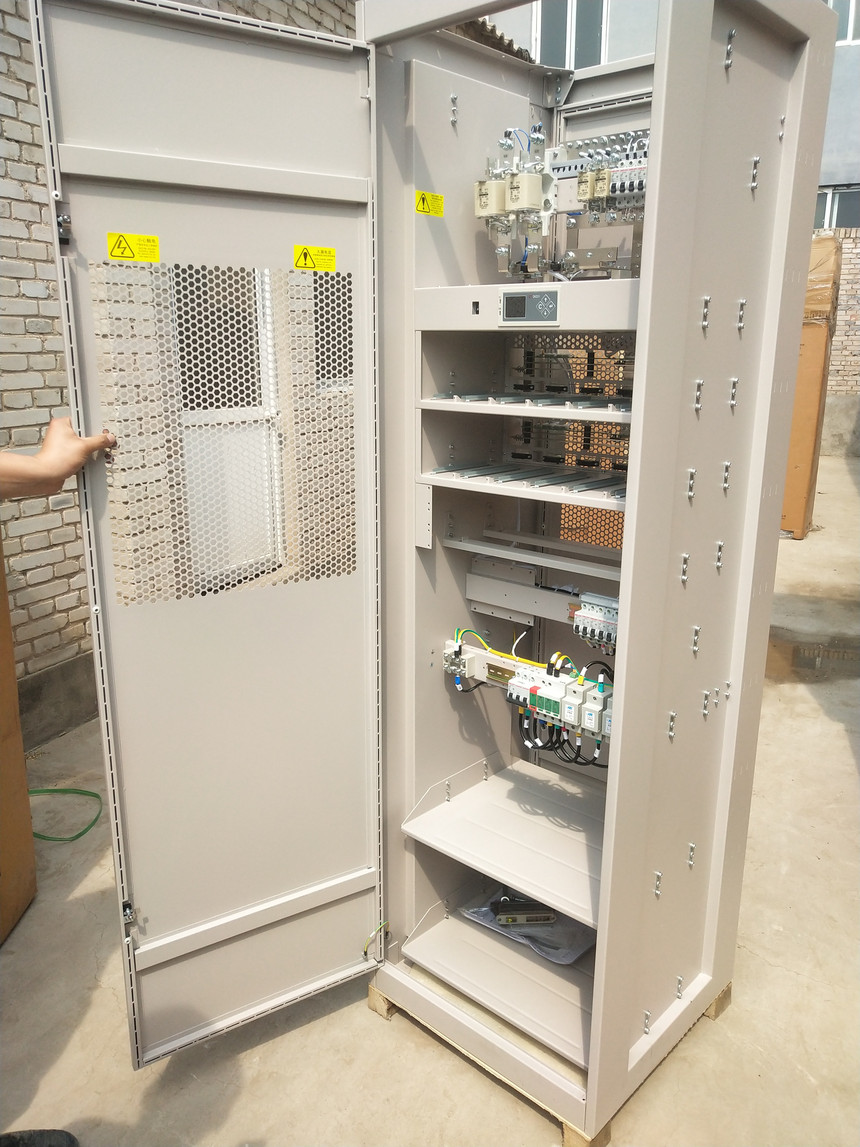

                                                      动力源DUM-48/30H一体化室内电源,48V360A高频开关电源,室内通信电源柜

DUM-48/30H

机柜600×600×2000

80Kg

DUM-48/30H2

 机柜600×400×1600

52Kg

DUM-48/30H3

 机柜450×600×2000

  42Kg

DZY-48/30H

整流器85×312×133

2.7Kg

DKD31

控制器130×37×65

0.9Kg
