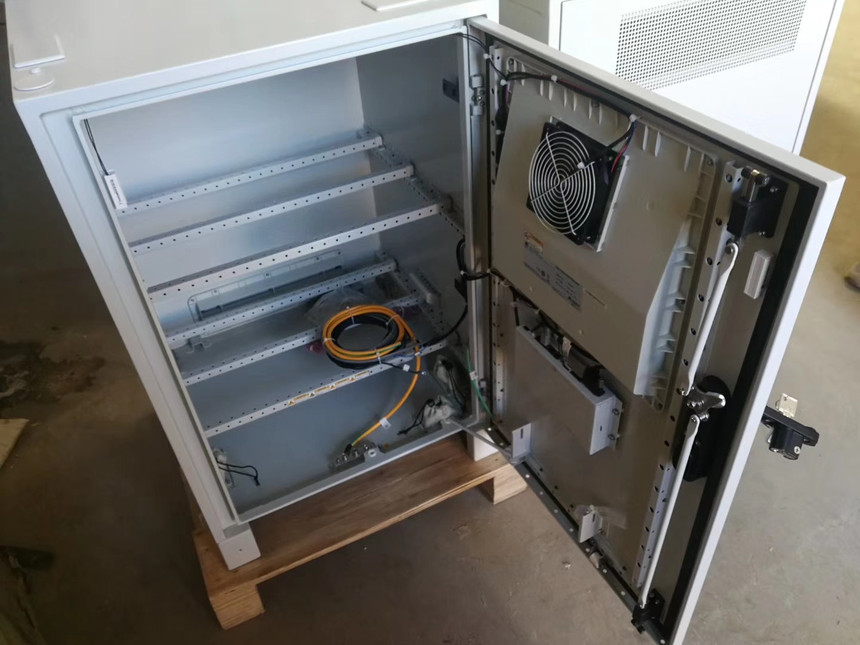

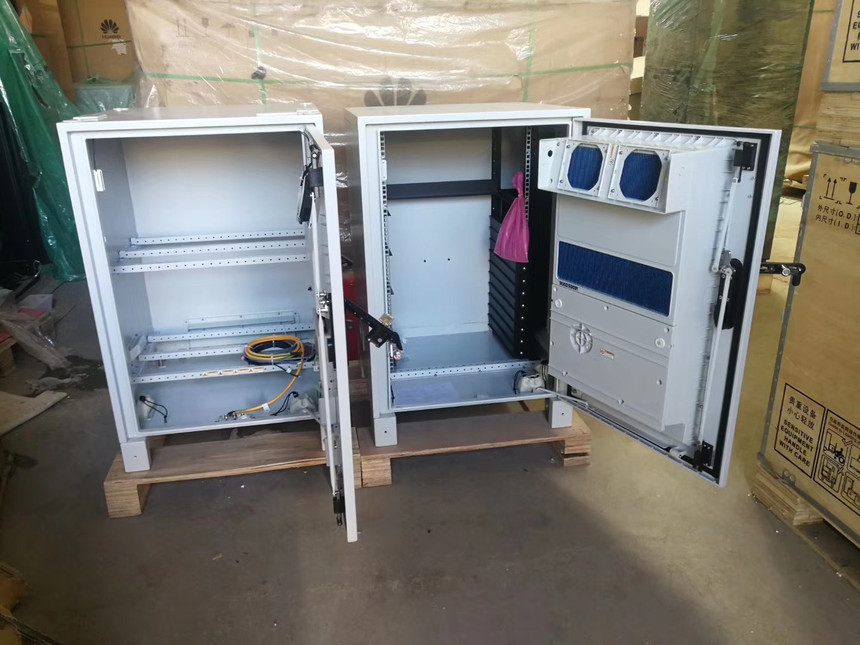

华为MTS9303A-HX10A1室外基站扩展机柜，华为MTS9303A室外扩展机柜

工作温度

MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9300A-XD10A1，MTS9302A-DX16A1：

• 铅酸电池：–10℃～＋45℃+1120W/㎡太阳辐射
• 锂电池：0℃～＋45℃+1120W/㎡太阳辐射

MTS9302A-HD10A1：

• 铅酸电池：–10℃～＋45℃+1120W/㎡太阳辐射；选配加热盒时–40℃～＋45℃+1120W/㎡太阳辐射
• 锂电池：0℃～＋45℃+1120W/㎡太阳辐射；选配加热盒时–20℃～＋45℃+1120W/㎡太阳辐射

MTS9302A-HA16A1，MTS9303A-BX16A1，MTS9300A-XA10A1：

• 铅酸电池：–40℃～＋45℃+1120W/㎡太阳辐射
• 锂电池：–20℃～＋45℃+1120W/㎡太阳辐射

MTS9302A-HX10A1，MTS9302A-HX10A1，MTS9303A-HX10A1，MTS9300A-HX10A1：–40℃～＋45℃+1120W/㎡太阳辐射

运输温度

–40℃～＋70℃

贮存温度

–40℃～＋70℃

工作湿度

5%～95%（RH）

贮存湿度

5%～95%（RH）

海拔要求

-60m～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）





噪声等级

• MTS9302A-HA16A1：满足GR487@45℃
• MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9302A-DX16A1，MTS9303A-BX16A1，MTS9302A-HX10A1，MTS9302A-HX10A1，MTS9302A-HD10A1，MTS9300A-HX10A1，MTS9300A-XD10A1，MTS9300A-XA10A1：满足GR487@50℃
• MTS9303A-HX10A1：满足欧标EST 300 7534.1E，城市等级GR487@45℃

适用环境

• MTS9302A-HD10A1：C类环境，选配加热盒或锂电池时只支持B类环境
• MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9302A-HA16A1，MTS9302A-HX10A1，MTS9302A-HX10A1，MTS9303A-HX10A1，MTS9300A-HX10A1，MTS9300A-XA10A1：C类环境
• MTS9302A-DX16A1，MTS9303A-BX16A1，MTS9300A-XD10A1：B类环境

其他要求

• 没有导电尘埃和腐蚀性气体、没有爆炸危险
• 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（V2.2.1）Class 4.1要求

交流输入

输入制式

MTS9302A-HD16A1，MTS9302A-HD16A1-3960-001，MTS9302A-HA16A1，MTS9302A-DX16A1，MTS9303A-BX16A1，MTS9302A-HX10A1，MTS9303A-HX10A1，MTS9302A-HD10A1：220/380V AC三相四线输入兼容220V AC单相

MTS9302A-HX10A1：110V双火线

输入电压

• 三相：346V AC～519V AC/200V AC～240V AC
• 单相：200V AC～240V AC
• 双火线：110V AC

输入频率

频率范围：45Hz～66Hz；标称频率：50Hz/60Hz

功率因数

≥0.99（负载≥50%）

THD

≤5％（Vin=208V AC，220V AC，230V AC，50%-100% 负载）

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

输出功率

参见整流模块输出功率，系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积

稳压精度

≤±1%

纹波和噪声

≤200mVp-p

均流不平衡度

＜±5%（50%～100%负载）

交流输入保护

交流输入过压保护点

大于300V AC

交流输入过压恢复点

电压恢复到290V AC系统恢复输出

交流输入欠压保护点

小于85V AC

交流输入欠压恢复点

电压恢复到90V AC后系统恢复输出

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

1. 内部故障过压时，模块锁死；
2. 外部电压达到–63V以上，且持续500ms以上，模块锁死。

交流防雷

标称雷击放电电流20kA，最大雷击放电电流40kA，8/20µs

直流防雷

差模10kA，共模20kA，8/20µs

安规设计

满足标准EN60950-1，EN60950-22，GB 4943-2001

MTBF

20万小时（25℃）

电磁干扰（EMI）

传导干扰

Class B，满足EN55032:2012/AC:2013标准

辐射干扰

Class B，满足EN55032:2012/AC:2013标准

谐波电流

EN61000-3-12: 2011

电压波动和闪烁

EN61000-3-11: 2000

EMS

静电放电抗扰性（ESD）

EN61000-4-2: 2008

B判据；接触放电：6kV；空气放电：8kV

R判据；接触放电：8kV；空气放电：15kV

电快速脉冲群抗扰性（EFT）

EN61000-4-4: 2004，B判据

交流电源口±2kV，直流电源口±2kV，信号口±1kV

辐射抗扰性（RS）

EN61000-4-3: 2010，A判据

10V/m

传导抗扰性（CS）

EN61000-4-6: 2006，A判据

交直流电源口满足10V的指标要求，信号口满足3V指标要求

浪涌抗扰性（SURGE）

EN61000-4-5: 2005，B判据

• 交流电源端口：差模±6kV，共模±6kV，8/20µs
• 直流电源端口：差模±2kV，共模±4kV，8/20µs
• 信号端口：共模1kV，8/20µs

电源跌落抗扰度（DIP）

满足EN61000-4-11: 2004标准要求
