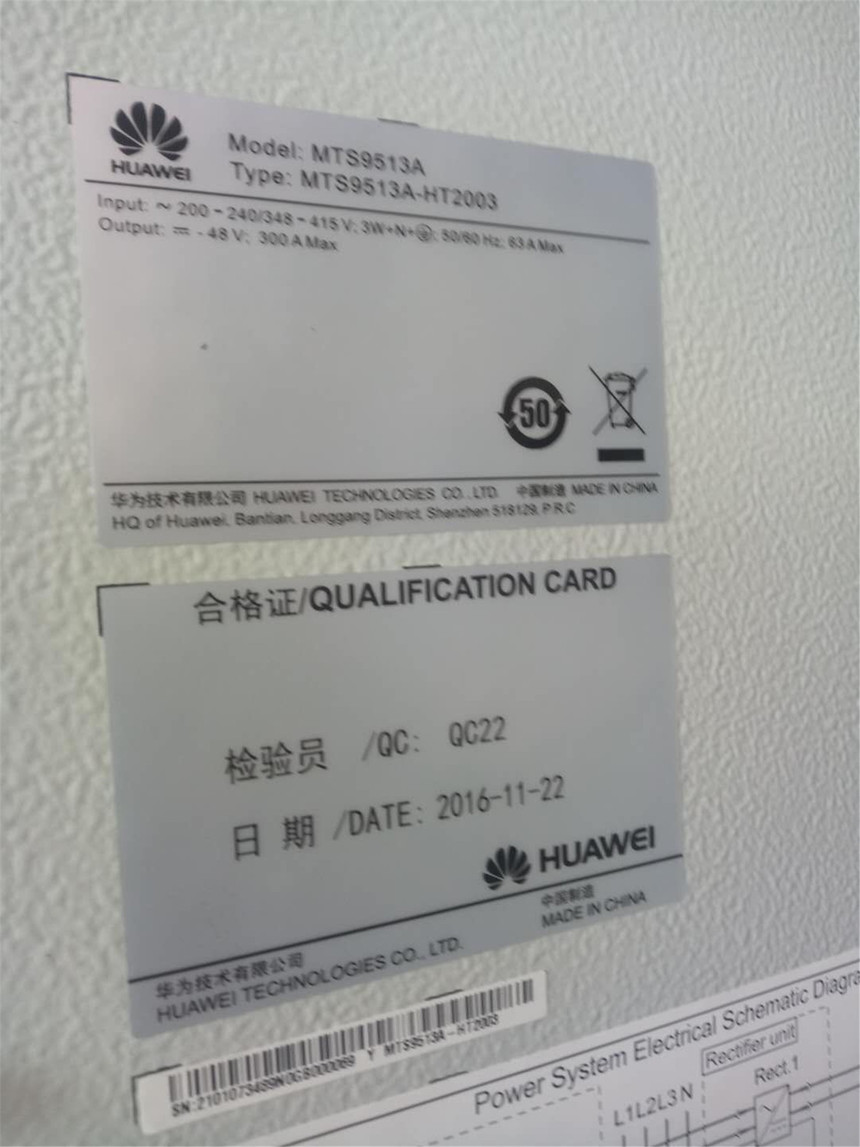

华为通信电源MTS9000A 室外一体化机柜 多功能通信系统 MTS9513A室外一体化开关电源 高频开关电源

                                                             华为通信电源MTS9000A 室外一体化机柜 多功能通信系统 MTS9513A

主要参数

部件

智能配电单元

参数

尺寸  442mm*42mm*300mm(W*H*D)

配电  10 路，20A/route (5,10,15,20A可设定)

SPD  差模: 10kA，共模：20kA；8/20μs

工作电压  40~60VDC

电流  100A

MTS9000A 智能防盗拍照

简介

MTS9000A提供柜内防盗摄像头作为选配件以提升站点的防盗水平，防盗摄像头同MTS9000A的电子门锁通信，

当机柜被非法打开时，会启动连拍记录现场情况，连拍照片在本地存储器存储的同时将照片实时传送至网管中

心，为运营商挽回资产损失提供重要证据资料。

GPRS/3G/IP

NetEco（网管中心）

SMU02B

摄像头

客户收益

 节省站点安防成本

 降低站点被偷盗损失

参数

摄像头

像素  30 万

分辨率  640*480, 320*240, 160*120

镜头  6mm 红外镜头

图片格式  JPEG

夜视  黑白图像

通讯  RS485

电压&电流  -48V; <100mA( 白天)/<300mA(夜视模式)

工作温度  -20℃~70℃

MTS9000A 站点能效管理

SIEE=

E L

E F +E G +E R

通常无线基站的能耗在整网中会占据40%至60%的比

例，无线基站的能效水平提升对全网能耗成本控制意

义重大。华为MTS9000A支持对站点能效进行测量并

提供改进性建议，帮助客户降低运维成本。

散热设备消耗

热耗

监控单元功耗

其他

E L :  通信主设备消耗的

能量

E R  E G  E F

站点能效定义

无线基站

45%-60%

传送网、中心机房、

及其他

40%-55%

站点能效管理方案

站点能效（SIEE）简介

(SIEE: Site Infrastructure Energy Efficiency)

华为新一代通信能源解决方案MTS9000A支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量

的独立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管

系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全

网能效水平提升提供度量工具。

AC/DC

控制器

太阳能

交流检

测单元

电池

基站设备

照明、制冷及其他

E AC

E SOLAR

E L

E B

（选配）

网管系统

客户价值

 站点能效可视

华为MTS9000A内置测量功能，对能源系统的能量输

入和输出进行测量，并上传至NetEco，NetEco可以

根据客户自定义要求对单站及全网能效进行统计分析。

 站点能效可改进

基于站点能效报告以及解决方案分析，华为能够为客

户提供丰富且行之有效的能源方案改进建议以达到降

低全网能耗的目的，例如：采用更高效的整流模块，

机柜热分析及风道设计，配置方案优化等内容。

1

2

3

4

5

>94%

>92%

>90%

>88%

>86%

持续改进

站点能效分级

关键部件

交流检测单元

指标  参数

交流检测单元

工作电压  36-72 V DC

工作电流  <100mA

检测电压范围  90-300VAC (±3V)

检测电流范围  0 -75A (±1A)

尺寸  200mm*100mm*43.2mm (宽*深*高)

工作电压  -20 ~ 65˚C

MTS9000A 移动APP管理

简介

MTS9000A提供基于安卓智能平台的手机APP网管功能，随时随地为客户提供网络实时动环状态。MTS9000A

可以通过移动网络连接网管中心获取内容，也可以在站点附近连接MTS9000A机柜内WiFi模块，了解站点信息。

通过MTS9000A手机APP，可以显示告警、站点列表、GIS地图、动环信息、站点能效信息等丰富内容。

客户价值

 随时随地，简化管理

NetEco

(OSS)

移动网络

WiFi

IP/带内/3G

MTS9000A

安卓平台智能手机

软件特性

 基于安卓平台，高兼容性

 通过NetEco进行权限管理，高可靠性

 丰富的应用功能，包含：

 告警管理

 站点能效分析&报告

 实时监控

 重要事务提醒

 机柜智能门锁控制

 电池管理

 站点列表查看

 GIS 地图查看

 告警提醒

 站点参数设置

MTS9000A 多能源制式输入输出

MTS9000A系统支持能源的多种制式输入和多种制式输出以提升系统对站点环境的适应性、对多种用电设备

的适用性。MTS9000A支持多种能源的接入，包括市电、油机、太阳能以及高压直流，经系统的变换，可以

以多种制式输出，包括：-48V直流、220V交流、高压直流远供等等。

Introduction

选配件

市电

太阳能

柴油发电机

高压直流

MTS9000A

-48V, 高压直流, >500m

-48V, 直流, <300m

交流RRU

基站

-48V，本地

服务器

高压直流

直流RRU

直流RRU

220V, 交流

电源

BBU

传输

电池
