华为TP48600B系列，华为TP48600B-N20A1室内通信电源,48V600A高频通信开关电源机柜

华为TP48600B系列，华为TP48600B-N20A1室内通信电源,48V600A高频通信开关电源机柜

　用户接口模块UIM03D 支持 4 路干接点输出，9 路开关量输入（包括 6 路通用干接点 输入、烟雾、水浸和门磁），4 路模拟量输入（1 路环境温湿度、2 路环境温度和 1 路电 池温度）。 UIM03D（user interface module 03D）面板如下图所示。

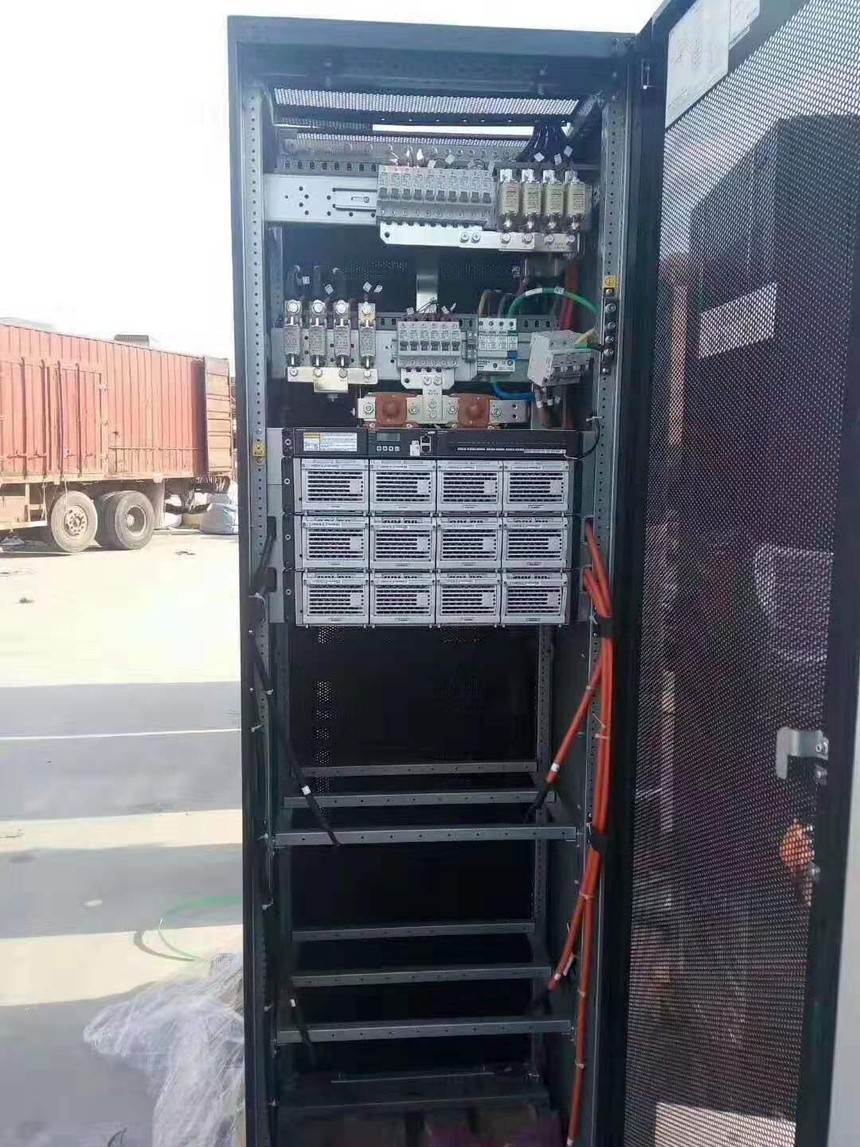

　　全新华为TP48600B室内通信电源机柜机房48V电源机柜

　　图3-6 UIM03D 面板 （1）通信接口 （2）干接点输出接口 （3）干接点输入接口 （4）传感器接口 接口说明 表3-7 UIM03D 接口说明 接口类型 丝印 说明 传感器接口 TEM-HUM 环境温湿度传感器 WATER 水浸传感器 支持 12V 供电 TEMP1 环境温度传感器 1 TEMP2 环境温度传感器 2 GATE 门磁传感器 SMOKE 烟雾传感器 BTEMP 电池温度传感器 干接点输入接口 DIN1 说明 干接点输入接口的告警关联请参见附录。 DIN2

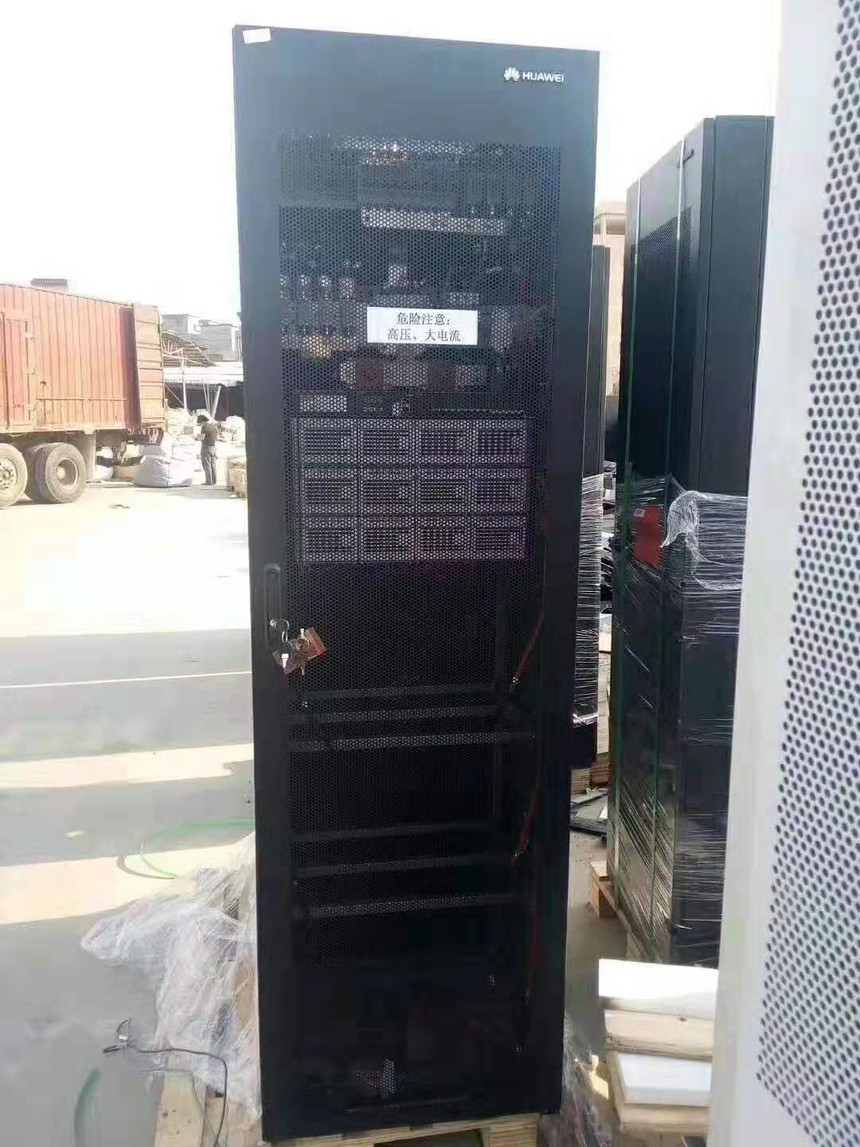

　　全新华为TP48600T室内通信电源机柜 机房48V电源机柜

　　用户手册3 部件介绍 文档版本 02 (2016-08-31) 华为专有和保密信息 版权所有 © 华为技术有限公司 17 接口类型 丝印 说明 DIN3 DIN4 DIN5 DIN6 干接点输出接口 ALM1 说明 干接点输出接口的告警关联请参见附录。 ALM2 ALM3 ALM8 ALM4 预留 ALM5 预留 ALM6 预留 通信接口 COM 4 线 RS485 ALM7 2 线 RS485 通信接口 表3-8 通信接口说明 通信接口 通信参数 用途 COM 波特率： 默认：9600bit/s 可选：300bit/s、600bit/s、 1200bit/s、2400bit/s、 4800bit/s、9600bit/s、 14400bit/s、19200bit/s、 38400bit/s、56000bit/s、 57600bit/s、115200bit/s 用于连接下级设备 ALM7 波特率： 默认：9600bit/s 可选：9600bit/s、 19200bit/s、115200bit/s 用于连接下级设备 说明 COM 口支持安全保护机制

　　环境条件表A-1 环境条件 项目 规格 工作温度 –20℃～＋50℃ 运输温度 –40℃～＋70℃ 贮存温度 –40℃～＋70℃ 工作湿度 5%～95% 贮存湿度 5%～95% 海拔要求 0m～4000m （在 2000m～4000m 环境下高温降额，每升高 200m，工作温 度降低 1℃） A.2 电气指标 表A-2 电气指标 项目 规格 交流输入 输入制式与输入电压 220/380V AC 三相四线：85V AC～300V AC（相电压） 输入频率 频率范围：45Hz～66Hz；标称频率： 50Hz/60Hz 功率因数 ≥0.99（额定输入，满载） 总谐波失真（THD） THD≤5%（Vin=208V AC，220V AC， 用户手册 A 技术指标 文档版本 02 (2016-08-31) 华为专有和保密信息 版权所有 © 华为技术有限公司 44 项目 规格 230V AC，50%-负载） 直流输出 输出电压范围 –42V DC～–58V DC 默认输出电压 –53.5V DC 输出功率 整流模块功率之和 稳压精度 ≤±1% 纹波和噪声 ≤200mVp-p 电话衡重杂音 ≤2mV 均流不平衡度 ＜±5%（20%～负载） 交流输入保护 交流输入过压保护点 大于 300V AC 交流输入过压恢复点 290V AC 交流输入欠压保护点 小于 85V AC 交流输入欠压恢复点 90V AC 直流输出保护 直流输出过压保护点 范围为–58.5V DC～–60.5V DC l 内部故障过压时，模块锁死 l 外部电压达到–63V 以上，且持续 500ms 以上，模块锁死 交流防雷 标称雷击放电电流 20kA，雷击放电电流±40kA，8/20μs 直流防雷 差模 10kA，共模 20kA，8/20μs 安规设计 满足标准 IEC/EN60950-1 平均无故障时间 20 万小时（25℃） A.3 EMC 指标 表A-3 EMC 指标 项目 规格 电磁干扰 （EMI） 传导骚扰发射（CE） Class A，EN300386 辐射骚扰发射（RE） Class A，EN300386 谐波电流（Harmonic） IEC 61000-3-12 电压波动和闪烁（Flicker） IEC 61000-3-11 TP48600T-N20A3 用户手册 A 技术指标 文档版本 02 (2016-08-31) 华为专有和保密信息 版权所有 © 华为技术有限公司 45 项目 规格 电磁敏感度 （EMS） 静电放电抗扰性

（ESD） 壳体端口 ESD 指标满足 IEC61000- 4-2 标准要求，B 判据 接触放电：6kV；空气放电：8kV 信号端口 ESD 指标满足 IEC61000- 4-2 标准要求，R 判据 接触放电：2kV； 电快速脉冲群抗扰性（EFT） IEC61000-4-4，B 判据 信号口 1kV，交流电源口 2kV，直 流电源口 2kV 辐射抗扰性（RS） IEC61000-4-3，LEVEL3，判据 A 10V/m 传导抗扰性（CS） IEC6100-4-6，A 判据 电源口满足 10V 的指标要求，信号 口满足 3V 指标要求 浪涌抗扰性（SURGE） IEC61000-4-5，B 判据 交流电源端口：差模 6kV，共模 6kV 直流电源端口：差模 2kV，共模 4kV A.4 机柜指标 表A-4 机柜规格 项目 规格 机柜尺寸（高×宽×深） 2000mm×600mm×600mm 机柜颜色 黑 机柜重量 ≤120kg（不含整流模块和选配部件） 防护等级 IP20 安装方式 落地安装、防静电地板安装 维护方式 支持前维护、支持靠墙（离墙壁距离≥100mm） 进出线方式 上进线上出线 散热方式 自然散热
