 系统特点

ETP4890-A2 主要特点如下：

l 电压范围宽 85V AC～300V AC

l 完善的电池管理功能

l SMU01A 支持华为主从协议、电总协议和 SNMP 协议

l SMU01B 支持接入网点对点协议，通过华为接入网主设备可接入 U2000

l SMU01C 支持电总协议，可接入动环

l 支持 LCD 界面显示、按键操作

l 支持电子标签识别功能

l 支持整流模块、监控模块热插拔

l 支持同容量高效、标效整流模块混插

操作步骤

步骤 1 准备线缆（最大线径为 10mm2）和冷压端子，并制作电池线缆。

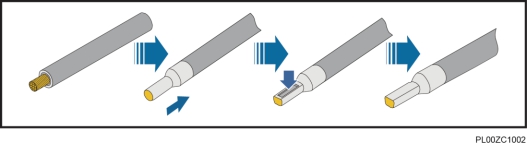

图4-17 制作电池线缆

步骤 2 安装电池线缆。

1. 将一字螺丝刀（2mm 宽）水平插入电池线缆接线孔上端对应的插孔。

2. 将做好的电池线缆安装到对应的接线孔（插孔深度为 18mm）。

3. 取出螺丝刀确保电池线缆安装牢固。

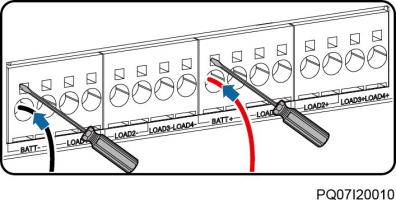

图4-18 安装电池线缆

如果负载大于 40A，则需要同时安装两根电池负极线缆到BATT-接线端子和两根电池正极线缆到BATT+接线端子，并且线缆线径为 10mm2。

----结束

4.1.1 安装交流输入线缆

l 请确保前级交流输入空开为断开状态，并且放置显著标识：禁止操作。

l

在安装电源线前将所有空开都置于 OFF。

系统支持 220V AC 单相、110V AC 双火线和 220/380V AC 三相四线三种输入制式。请根据实际情况安装交流输入线缆。

安装 220V AC 单相交流输入线缆操作步骤

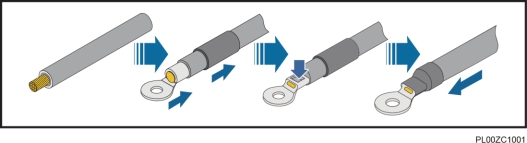

步骤 1 准备交流输入线缆（最小线径为 4mm2；最大线径为 6mm2）和 OT 端子，并制作线缆。

步骤 2 拆除交流输入端子的保护盖板。

步骤 3 将 N 线安装到 N 接线端子。

步骤 4 将 L 线安装到 L2 接线端子。

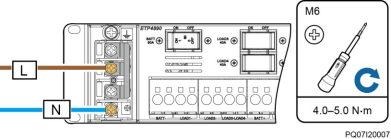

图4-20 安装 220V AC 单相交流输入线缆

步骤 5 装回交流输入端子的保护盖板。

----结束

安装 110V AC 双火线交流输入线缆操作步骤

步骤 1 准备交流输入线缆（最小线径为 4mm2；最大线径为 6mm2）和 OT 端子，并制作线缆。

步骤 2 拆除交流输入端子的保护盖板。步骤 3   将 L1 线安装到 L2 接线端子。步骤 4 将 L2 线安装到 N 接线端子。

图4-22 安装 110V AC 双火线交流输入线缆

步骤 5 装回交流输入端子的保护盖板。

----结束

安装 220/380V AC 三相四线交流输入线缆操作步骤

步骤 1 准备交流输入线缆（最小线径为 1.5mm2；最大线径为 6mm2）和 OT 端子，并制作线缆。

步骤 2   拆除交流输入端子的保护盖板。

步骤 3   拆除交流输入端子的短接铜排。

图4-24 拆除短接铜排

步骤 4 将交流输入线缆安装到对应的交流输入端子。

图4-25 安装 220/380V AC 三相四线交流输入线缆
