中兴ZXDU68T601参数及报价48V开关电源

暂无价格
  • 产品说明
  • 产品参数

  中兴ZXDU68T601参数及报价48V开关电源

  中兴zxdu68t601通信电源系统应用于室内环境中,可为移动通信基站、室内覆盖站、传

  输、微波、地面卫星站等通讯设备提供稳定的直流电源。采用一体化机柜,集交流配电、

  直流配电、整流、监控于一体

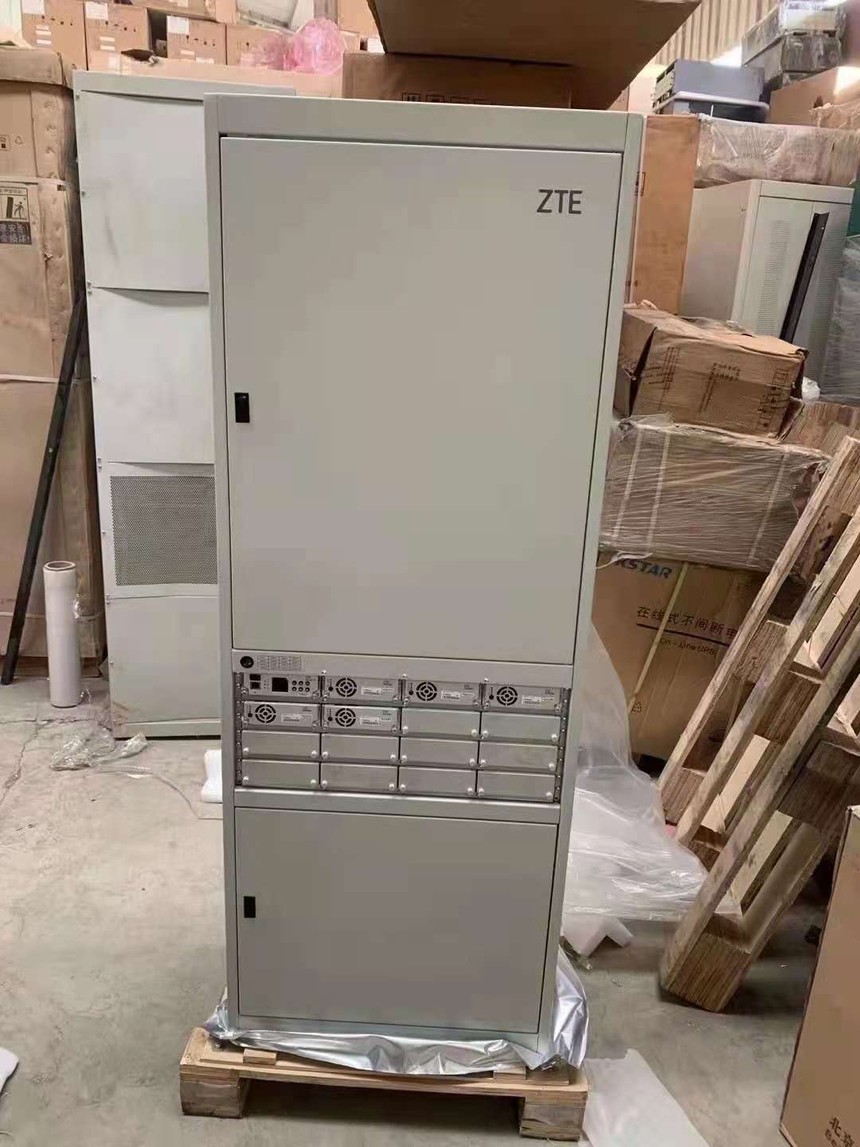

  2、产品外型图

  3、系统特点

  室内型直流电源系统,额定直流输出电压为–53.5 v。

  满配置12个zxd2400整流器,系统输出功率为34800 w。

  采用三相交流输入,宽输入电压范围(相电压80 v ~ 300 v)。

  蓄电池外置在zxdu68 t601系统机柜外。zxdu68 t601系统机柜内集交流配电、直流配电、整流和监控于一体。

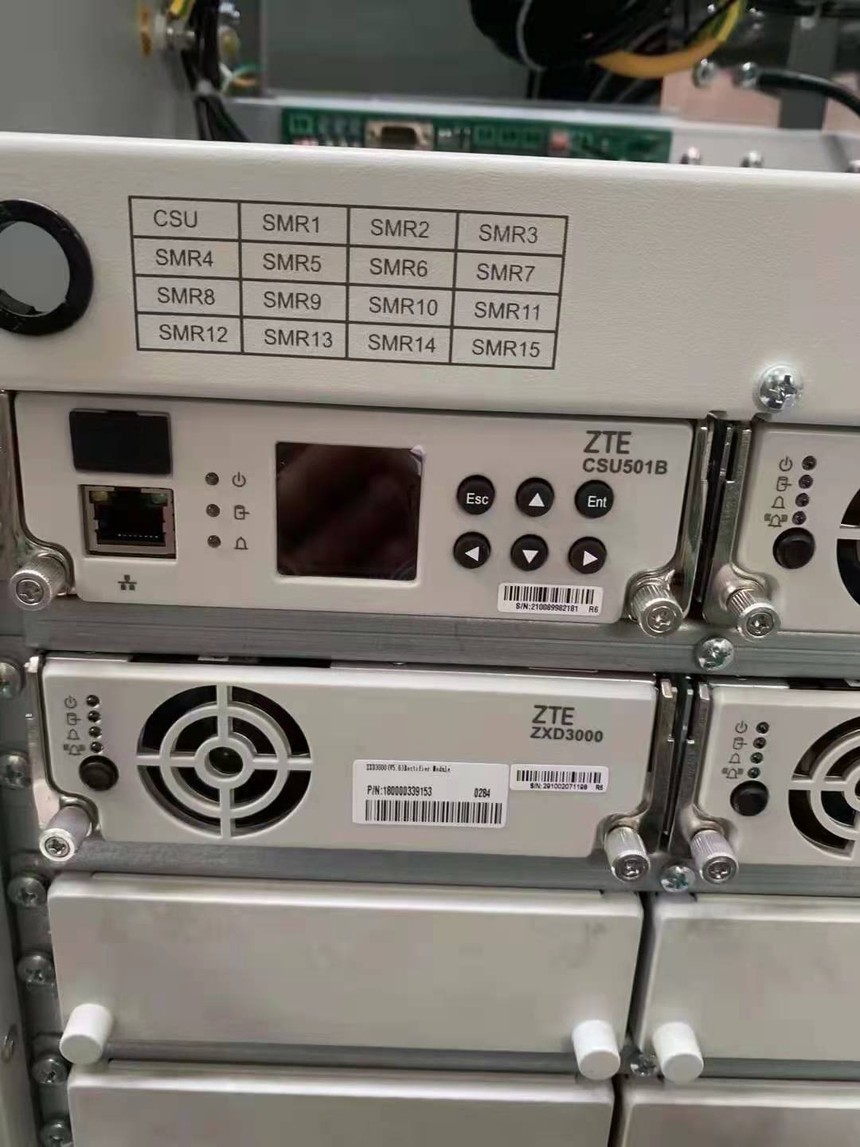

  整流器及监控单元支持热插拔。

  具有完善的监控管理功能

  节能管理:支持自动节能、暂时非节能、非节能。

  蓄电池管理:支持温度补偿、充电限电流、自动周期均充、自动周期测试。

  下电管理:支持自动二次下电保护,支持手动下电控制。

  信息管理:支持系统信息查询、告警信息查询、历史记录查询。

  告警提示:支持声音告警、光告警、干接点告警和通讯告警。

  支持rs232、rs485、干接点、ip等多种监控组网方式。

  4、技术指标

  适用环境

  工作温度:-5 ℃ ~ +45 ℃, +15 ℃ ~ +25 ℃

  存储温度:-40 ℃ ~ +70 ℃

  相对湿度:10% ~ 90%(无冷凝), 40% ~ 60%

  大气压:70 kpa ~ 106 kpa

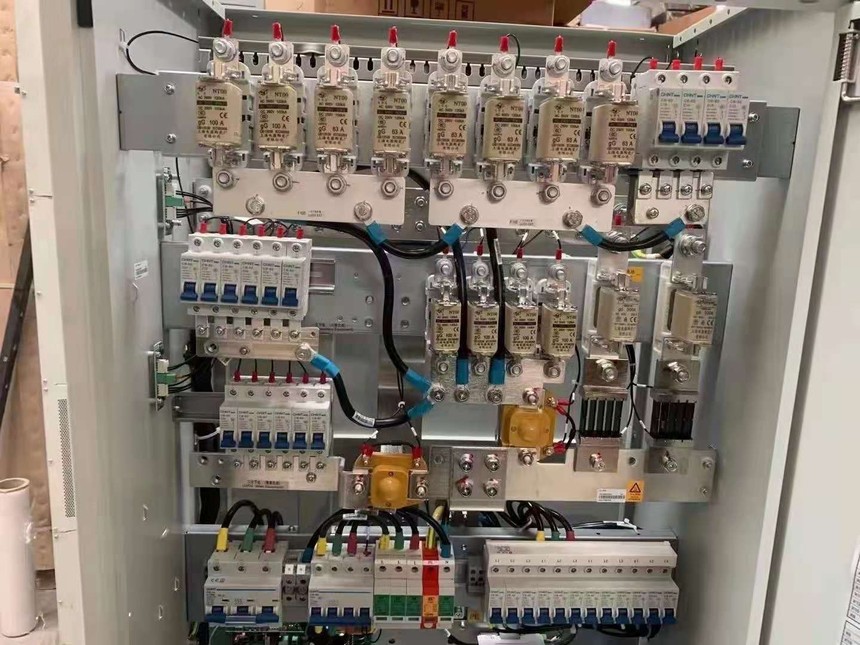

  交流配电

  交流输入制式三相五线制(l1/l2/l3/n/pe)

  额定交流输入电压相电压:220 v,线电压:380 v

  交流输入电压范围可波动范围(相电压):80 v ~ 300 v

  l <70 v时,欠压关机;

  l 70 v~80 v时,欠压保护;

  l 80 v~100 v时,单台整流器输出限流点为20a±2a;

  l 100 v~176 v时,单台整流器输出限流点为31a±2a;

  l 176 v~300 v时,单台整流器输出限流点为53a±1a;

  l 300 v时,过压保护关机

  交流输入频率范围:50/60 hz

  单相输入电流:72 a

  防雷级别c级交流防雷,防雷泄放电流≤ 40 ka

  输入功率因数:≥ 0.99

  直流配电

  额定直流输出电压:-53.5 v

  直流输出电压可调范围:-42 v ~ -58 v

  额定输出电流:600 a(满配置)

  输出功率:34800 w(满配置)

  整机效率:≥ 91%

  源效应:≤ 0.1%

  负载效应:≤ 0.5%

  稳压精度:≤ 0.6%

  结构参数

  机柜颜色(pantone色) 中兴浅灰

  机柜尺寸:1600 mm(h) x 600 mm(w) x 400 mm(d)

  机柜重量约:85 kg(含监控单元,不含整流器)

  整流器重量:3.8 kg/台,多12台

  交流输入采用三相五线制(l1/l2/l3/n/pe),额定相电压为220 v。

  额定直流输出电压为–53.5 v,可调范围为–42 v ~ –58 v。

  满配置12个zxd2400整流器,系统输出功率为34800 w。

  zxdu68 t601系统由交流配电单元、直流配电单元、监控单元、zxd2400开关整流器和

  蓄电池组成。除了蓄电池外,其他系统组件集成在zxdu68 t601系统机柜内

  配置说明

  机柜:1600 mm(h) x 600 mm(w) x 400 mm(d)室内机柜,可选增加400 mm高的顶罩或底座;机柜的顶部配置防尘盖部件

  整流器:zxd2400(v4.3)开关整流器,2台~ 12台
