华为TP482000B-N20C5直流配电机柜，组合式机房电源系统机柜

简介：TP482000B-N20C5是华为公司推出的业界第一款 全数字化高效大电源系统。该系统一柜集成交流配电、 整流、监控和直流配电，采用1U 100A高效模块， 单柜容量2000A，系统最大容量可扩展至10 000A， 具有高效率、高功率密度、高容量、高可靠性、低噪 环保、方便维护等特点。

特性：l 稳定可靠，系统MTBF可达50万小时 l 电源系统满足CE标准，整流模块满足UL、CE、TUV标准 l 超宽的交流电压输入范围，260VAC～530VAC l 高效节能，整流模块效率>96% l 高容量，并柜最大可达10 000A l 高功率密度，单柜2000A，节省机房空间 l 配置灵活，支持并机扩展直流柜，并可实现统一管理 l 全CAN通信，提高系统响应速度 l 支持华为NetEco或者第三方网管系统，远程管理和升级，节 省运维成本 l 组网方式灵活，支持IP、RS485/232等组网方式与丰富的智 能设备接口，匹配机房管理演进

参数：

产品类型 TP482000B-N20C5

系统

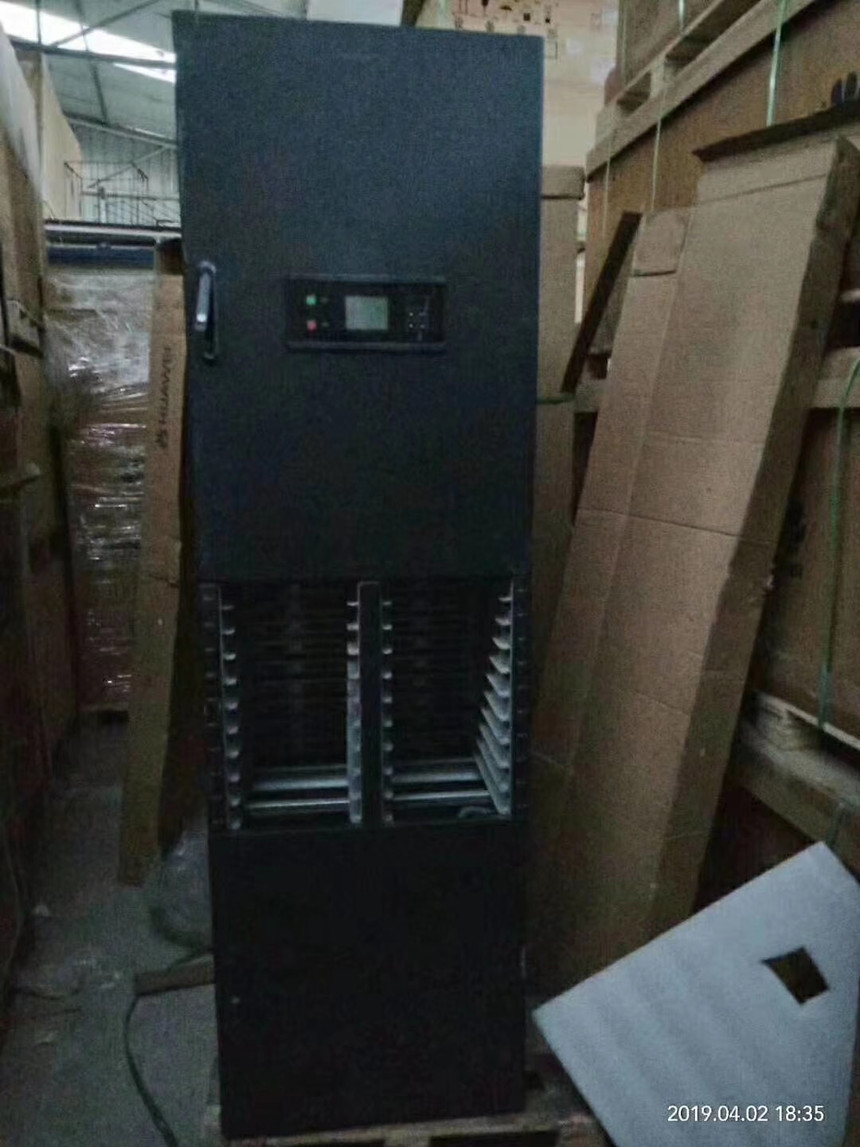

尺寸（宽 × 深 × 高） 600mm × 600mm × 2000mm 重量 ≤150kg（不含整流模块） 制冷方式 自然风冷 安装方式 落地安装（防静电地板安装，地面安装） 走线方式 上进线，上出线 维护方式 支持前、后维护 噪音指标 ≤60dB（环境温度25oC） 防护等级 IP20

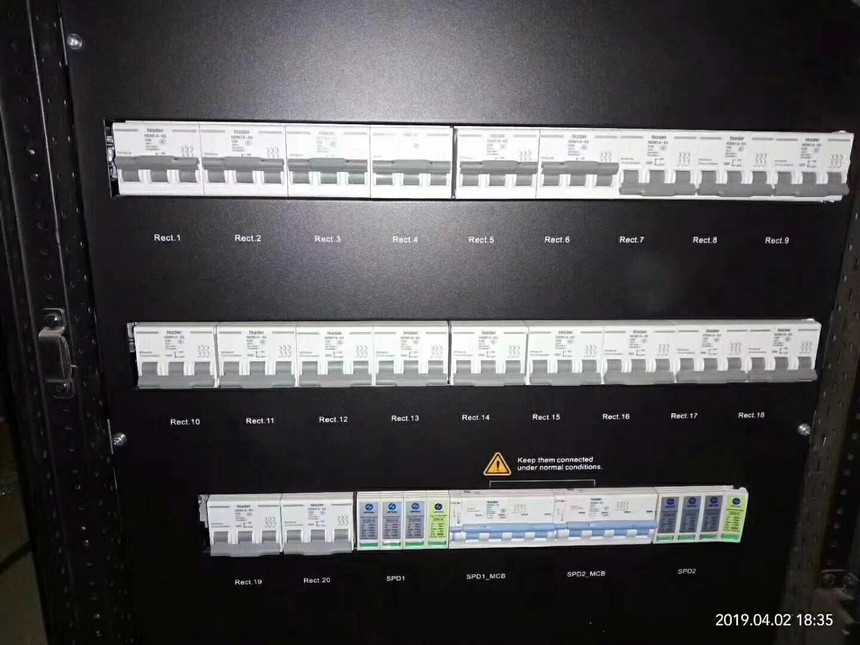

交流配电

输入模式 三相四线制/三相五线制 输入电压 260VAC～530VAC，额定380VAC 输入频率 45~66Hz，额定50Hz/60Hz 输入容量 2×160A/3P（端子） 交流防雷 20kA/40kA，8/20μs

直流配电

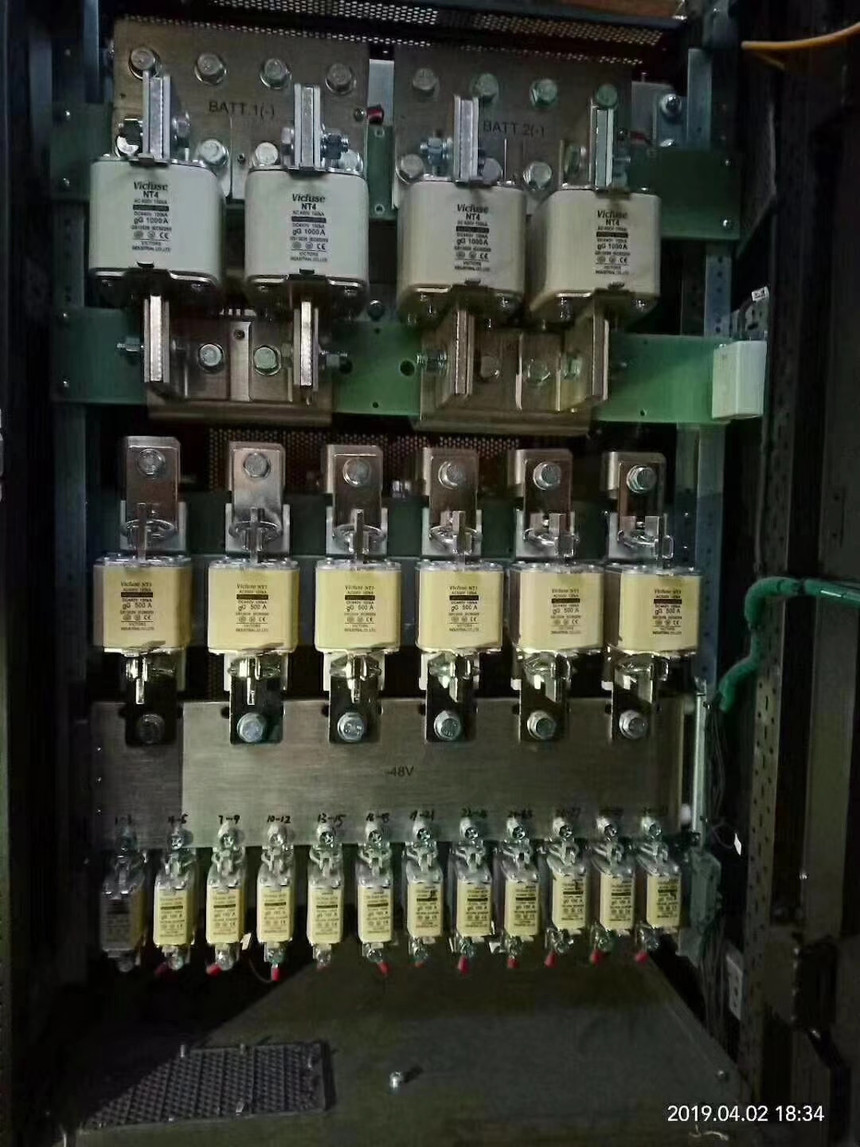

输出电压 -42~-58VDC，默认-53.5VDC 额定输出功率 120kW 电池支路 2x (2x1000A) (NT4) 负载支路 6x500A (NT3), 6x160A (NT00), 6x100A (NT00) 直流防雷 10kA/20kA，8/20μs

整流模块

输入电压 三相输入，260VAC～530VAC，额定380VAC 输出电压 42~58VDC，默认53.5VDC 输出功率 6000W（304VAC～530VAC） 效率 >96% 工作温度 -40 ~ +75oC（45oC以上降额输出） 尺寸 238mm（宽）×378mm（深）×43mm（高） 重量 <6kg 功率因数 ≥0.99 THD ≤5%

监控

告警输入 4 DI 告警输出 8 DO 传感器接口 1路温度传感器 通信接口 FE，RS485/232 告警存储 10 000条告警和系统日志 显示模式 LCD（尺寸73.2mm×54.8mm，分辨率160×240）

环境指标

运行环境温度 -10 ~ +45oC 储存及运输温度 -40 ~ +70oC 运行环境湿度 5%~95%（无凝露） 海拔 0~4000m
