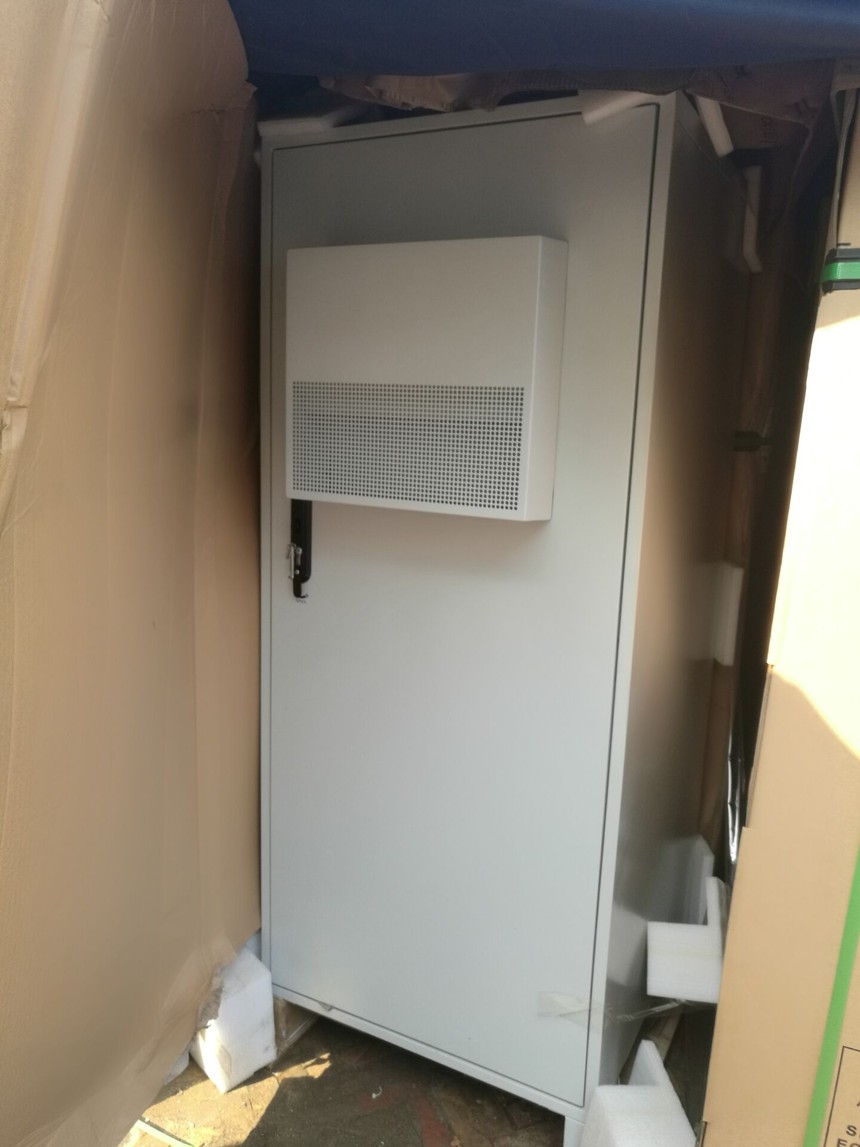

华为TP48200A-HD15D6室外一体化通信电源机柜

· 产品说明

　　· 产品参数

　　节能减排完善的模块休眠功能，

　　进一步提高系统效率整流模块

　　工作温度范围达-40～+75℃，55℃输出不降额

　　整流模块MTBF>50万小时，可靠性高 支持热插拔技术，安装维护便利 智能化蓄电池管理和电池保护，延长电池使用寿命 支持电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险

　　支持站点环境监控，可通过干接点、串口或网络接口实现远程管理独立监控模块，

　　LCD显示实现可视化监控 完备的故障保护和告警功能，信息存储容量大 电子标签功能，帮助实现全网设备存量管理

　　可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性一体化电源采用高集成化设计，

　　可内置电池和主设备，支持室外站点快速部署IP55高等级防护，环境适应能力强 风扇1+1备份，智能调速，节能降噪，全新 华为TP48200A-HD15D6室外一体化电源

　　（不包括整流模块和电池） 额定容量 200A 温控方式 设备舱热交换，电池舱直通风 设备舱直通风，

　　电池舱直通风维护方式前维护，支持模块更换走线方式机柜底部，下进下出防护等价

　　设备舱：IP55，电池舱：IP45 设备舱：IP55，电池舱：IP55

　　环境参数运行环境温度-10~+45oC -40~+45oC -10~+45oC

　　运行环境湿度5%~95%（无凝露） 海拔 0~4000mm范围，全新 华为TP48200A-HD15D6室外一体化电源

　　交流配电输入模式三相兼容单相输入电压85~300VAC，

　　额定：220VAC 输入频率 45~65Hz，

　　额定：50Hz/60Hz 输入配置 1×63A/3P MCB

　　输出配置2 ×16A MCB 交流输入防雷 C级防雷，

　　标准雷击泄放电流：20kA，8/20μs；

　　雷击泄放电流：40kA，8/20μs

　　直流配电输入电压42~58VDC，

　　默认电压：53.5VDC

　　直流输出防雷差模：10kA，

　　8/20μs；共模：20kA，8/20μs

　　额定输出功率11600W（标效模块）/12000W（高效模块）

　　电池支路2x125A MCB BLVD 2×16A MCB LLVD 2× 63A， 2×32A MCB

　　整流模块效率＞96% 输入电压 85~300VAC，额定：220VAC

　　监控单元通信方式RSFE 传感器 电池温度传感器，门磁、环境温湿度传感器、烟感、水浸、

　　6路电池中点电压检测 干结点 告警 8路，告警信号可配置 开关量检测 8路，1路交流防雷器告警检测，

　　1路直流防雷器告警检测，6路备用

　　设备配置室外电源：包括机柜、整流模块、电池、传感器电源机柜：

　　室外电源机柜根据气候选择南方型北方型；

　　整流模块：由负载功率和电池充电功能决定的整流模块类型和数量；传感器：

　　必配门禁传感器，电池温度传感器；选配环境温湿度传感器、烟感、水浸等。电池：根据负载功率和备时时间要求选配蓄电池全新华为TP48200A-HD15D6室外一体化电源组数。

　　根据电池容量，整流模块数量和温控方式确定机柜的型号。

　　华为公司研发的一体化AC/DC室外直流电源系统，可以为无线接入网站点、有线接入网站点、汇聚层机房和行业客户通信机房提供稳定可靠的供电保障。 华为室外电源系列包括120A、200A、400A等多种容量产品，实现将220V交流输入电压转换为-48V直流电压。

　　华为室外电源产品已广泛应用于各大运营商和行业客户通信站点，可内置BBU等主设备和电池，一柜即成一个站点，帮助客户实现站点快速部署，解决站点寻址难、部署难、租金高等问题，同时帮助节能减排，相比传统室内站点，年制冷能耗节省40%以上。

　　简单：多种安装方式，轻松选址，易部署，网管远程集中管理，易运维；

　　高效：1U高功率密度整流模块（42.7W/incspan），业界的模块效率 （高达98%），高温下可靠输出（55℃以下输出不降额）; 可靠： IP55高防护，多重防盗设计。

　　技术规格

　　系统尺寸（宽× 深 × 高） 650mm × 650mm × 1500mm （不含底座）

　　650mm × 650mm × 1500mm（不含底座） 650mm × 650mm × 1500mm（不含底座） 重量 120kg （不含整流模块及电池） 120kg （不含整流模块及电池） 100kg （不含整流模块及电池） 制冷方式 设备舱：热交换 电池舱：直通风 设备舱：热交换 电池舱：直通风 设备舱：热交换 电池舱：直通风 加热器：AC 500W 安装方式 落地安装\楼顶安装\靠墙安装 落地安装、楼顶安装、靠墙安装 落地安装、楼顶安装、靠墙安装 整流模块配置 4 × 30A 4 × 50A 4 × 50A 交流输入制式 220Vac单相Vac三相，220Vac单相Vac三相
