中兴ZXDU68 T601全新中兴室外电源机柜

中兴ZXDU68 T601全新中兴室外电源机柜 ZXDU68 T601电源,中兴ZXDU68 T601室外电源,中兴68 T601

  北京左克科技有限公司位于北京北京海淀区专业从事通信设备、机械设备、电源、蓄电池,我们具有多年的通信设备相关产品与服务的销售和经验。凭借专业的技术,诚信的经营,和不断创新的精神公司发展迅速。在发展的同时公司不忘不断总结不断优化为客户的服务,和一如既往的热情赢得了新老客户的极高评价及青睐

  中兴ZXDU68 T601系统简介

  ZXDU68 T601直流电源系统应用于室内环境中,可为移动通信基站、室内覆盖站、传输、微波、地面卫星站等通讯设备提供稳定的直流电源。采用一体化机柜,集交流配电、直流配电、整流、监控于一体,整机外形如图

  丨交流输入采用三相五线制(L1/L2/L3/N/PE),额定相电压为220V

  丨额定直流输出电压为–53.5V,可调范围为–42V–58V。

  丨满配置12个ZXD2400整流器,系统大输出功率为34800W

  丨机柜1600MM*600MM*400MM室内机柜,可选增加400mm高的顶罩或底座;机柜的顶部配置防尘盖部件

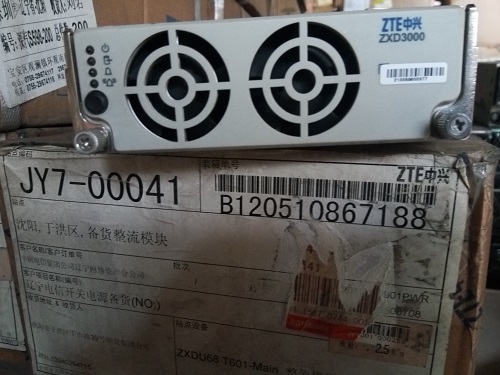

  丨整流器ZXD2400开关整流器2台-12台

  丨监控单元1台

  丨交流防雷C级交流防雷器

  丨直流应急照明可选配置,1*16a/1p空开

  丨直流防雷15ka直流防雷器

  中兴ZXDU68 t601系统总体构成

  ZXDU68T601系统由交流配电单元、直流配电单元、监控单元、ZXD2400开关整流器和蓄电池组成。除了蓄电池外,其他系统组件集成在ZXDU68T601系统机柜内。

  中兴ZXDU68 T601系统机柜

  丨机柜的高度为1600mm。在加配400mm高的顶罩或底座后,整机高度达到2000mm(顶罩和底座为可选配件)。

  丨机柜的顶部配置防尘盖,防尘盖由多个防尘盖单元拼装组成。

  丨机柜的后部配置4块盖板。盖板和机柜的前门上分布有散热孔。

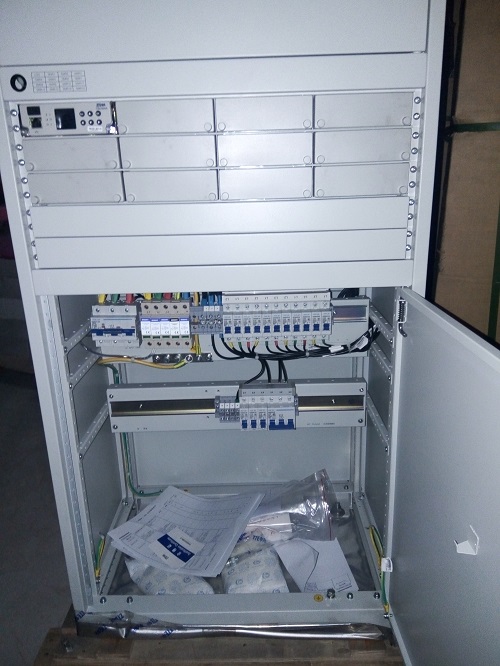

  中兴ZXDU68 T601系统内部总体结构

  丨配电单元内的组件布局根据用户需求灵活调整。

  丨多配置12台ZXD2400开关整流器。标准机架配置2层整流器托架,提供10个整流器槽位。第3层整流器托架支持现场扩容,用于安装第11-2个开关整流器。

  丨打开监控单元上方的盖板,可见到SIB板(SignalInterfaceBoard)和IP通讯组件。IP通讯组件为可选配件,由MPB板(ModemPowerBoard)和IP卡组成。

  中兴T601工作模式

  ZXDU68 T601系统支持以下3种工作模式,默认的工作模式为节能模式。

  丨节能模式

  节能模式下有5种工作状态,包括自动节能、自动非节能、暂时非节能、非节能和人工维护检测。默认的节能方式是自动节能。

  丨安全模式

  丨自由模式

  任何一种工作模式下,当负载电流大于所有开启的整流器的额定电流之和时,整流器限流降压,从而导致蓄电池放电。

  中兴T601系统特点

  丨室内型直流电源系统,额定直流输出电压为–53.5V

  丨采用三相交流输入,宽输入电压范围(相电压80V~300V)。

  丨蓄电池外置在ZXDU68 T601系统机柜外。ZXDU68T601系统机柜内集交流配电、直流配电、整流和监控于一体。

  丨整流器及监控单元支持热插拔。

  丨具有完善的监控管理功能

  1节能管理:支持自动节能、暂时非节能、非节能。

  1池管理:支持温度补偿、充电限电流、自动周期均充、自动周期测试。

  1下电管理:支持自动二次下电保护,支持手动下电控制。

  1信息管理:支持系统信息查询、告警信息查询、历史记录查询。

  1告警提示:支持声音告警、光告警、干接点告警和通讯告警。

  丨支持RS232、RS485、干接点、IP等多种监控组网方式。

  中兴T601技术规格

  使用环境

  工作温度 -5℃+45℃,佳+15℃到+25℃

  交流配电

  交流输入制式 三相五线制(L1/L2/L3LN/PE)

  额定交流出书电压 相电压:200v,线电压:380v

  交流输入频率范围 50/60Hz

  单相足底啊输入电流 72A

  防雷级别 C级交流防雷,防雷泄放电流≤40ka

  输入功率因素 ≥0.99

  直流配电

  额定直流输出电压 -53.5v

  直流输出电压可调范围 -42V到-58v

  额定输出电流 600A满配置

  大输出功率 34800w满配置

  整机效率 ≥91%

  源效应 ≤01.%

  负载效应 ≤0.5%

  稳压精度 ≤0.6%

  衡重杂音电压 <1mV

  峰峰值杂音电压 ≤100mV

  直流降压 <500mV

  整流器额定输出功率 2400W

  整流器大输出功率 3195W

  不均衡度(均流) 大者和小者相差2.5A以下(10%负载以上
