华为电源柜MTS9604B-N20C1高频开关电源5G电源机柜

产品概述

5G C-RAN电源解决方案为接入网和汇聚机房提供供备电，包括电源柜、设备柜、电池柜。集成了温控设备、通信电源、监控单元、交直流配电、防雷等功能，支持接入网管系统，并为用户预留足够的安装空间。具备高效、智能化、模块化的特性。

电池柜TBC1000B-NDA1支持10组锂电池接入，最大支持6个电池柜并柜。且并机不降功率，单柜1000A放电能力，并机最大6000A放电能力。

表2-1 产品系列

机柜类型	型号	最大容量	备注
电源柜	MTS9604B-N20C1	24Kw	内置电源插框、锂电池安装空间（锂电池≤4组）、设备收容空间（BBU数量≤6个）。
设备柜	MTS9600B-N20C1	-	风梳版设备柜，满足10Kw设备的散热需求。上下分仓设计，支持调节风道，兼容左进右出风道、右进左出风道、前进后出风道。默认左进右出。单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜最多支持安装10个BBU。兼容设备的最大深度为410mm，不支持安装深度超过410mm的设备。
设备柜	MTS9600B-D20C1	-	风扇版设备柜，满足18Kw设备的散热需求。上下分仓设计，单柜可同时兼容不同散热制式、不同尺寸的BBU。单柜最多支持安装10个BBU。
电池柜	TBC1000B-NDA1	1000Ah	最大支持6个电池柜并柜，支持10组锂电池接入。单柜最大放电电流1000A，并机后最大可支持6000A并机。说明：使用6个电池柜时，推荐将3个电池柜并机后，分别连接到电源柜并机。

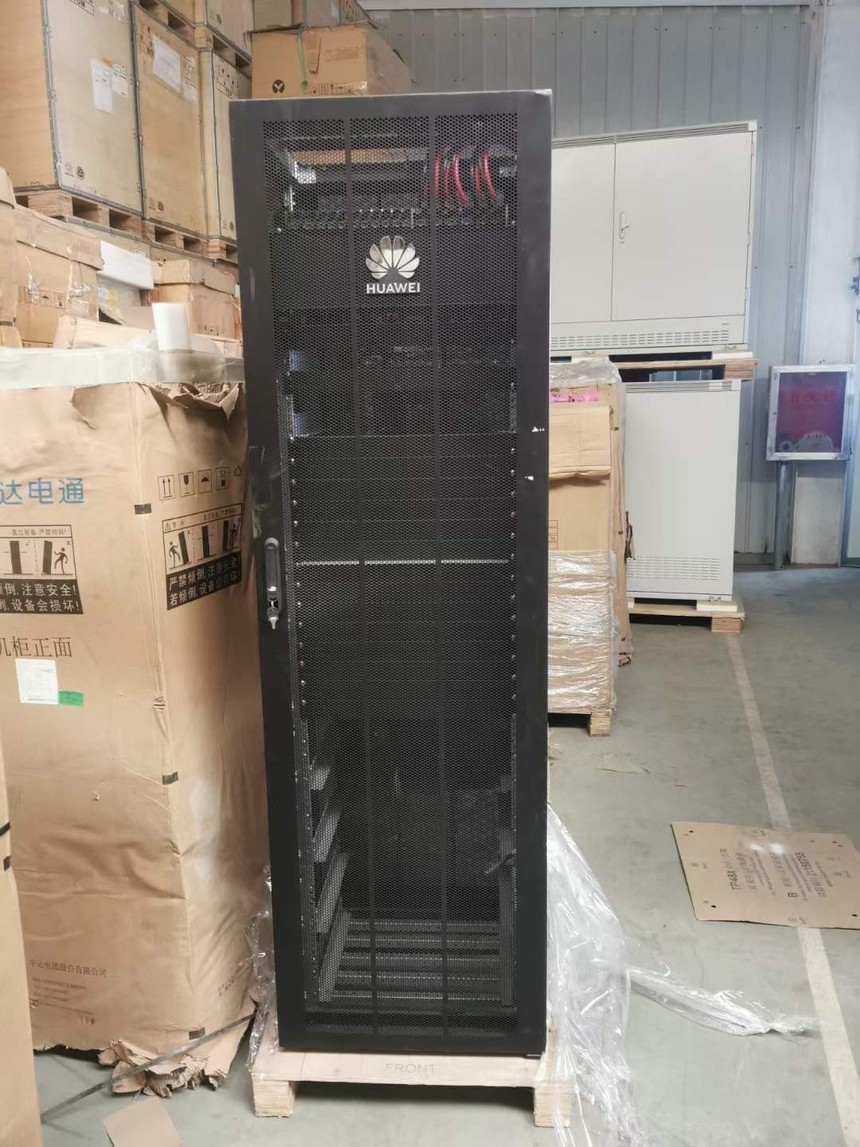

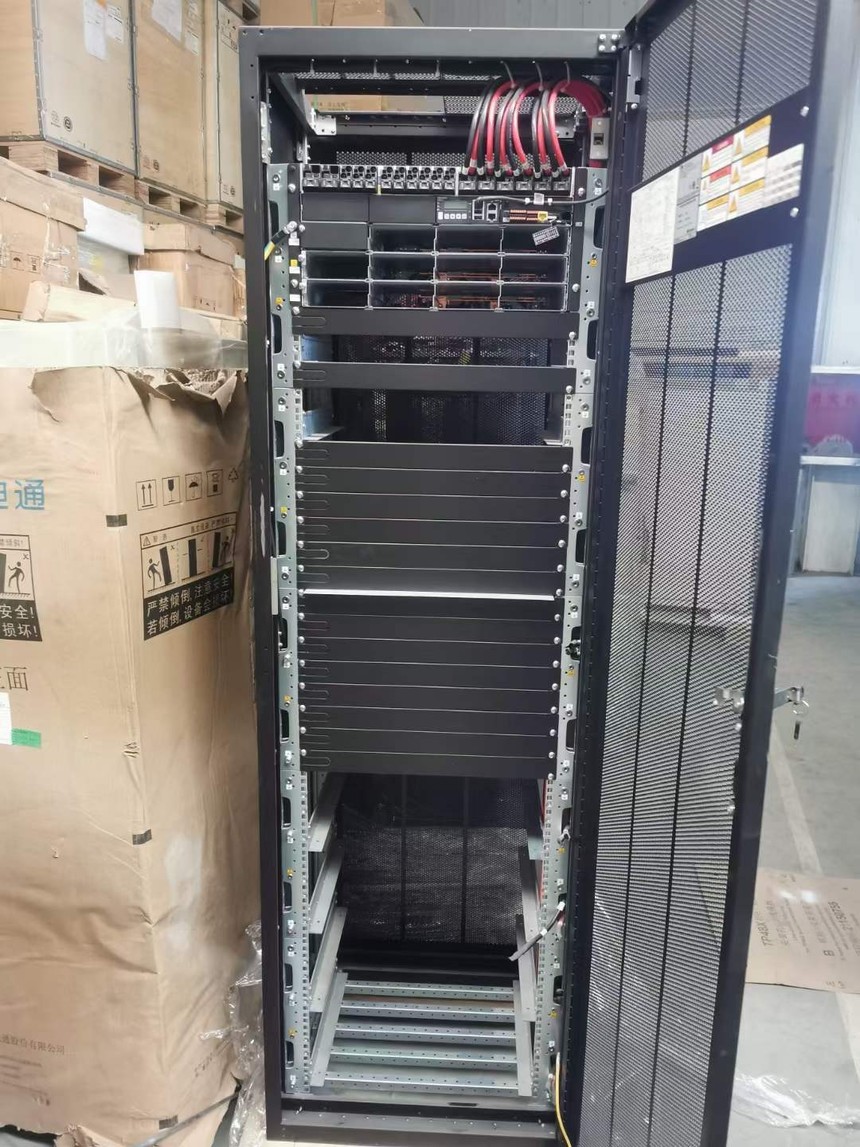

MTS9604B-N20C1/MTS9600B-N20C1/MTS9600B-D20C1/TBC1000B-NDA1机柜外观

表3-1 MTS9604B-N20C1/MTS9600B-N20C1/MTS9600B-D20C1/TBC1000B-NDA1机柜指标

项目	说明
机柜外尺寸（高×宽×深）	2000mm×600mm×600mm（不含底座和门外凸部分）
机柜重量	MTS9604B-N20C1：≤95kg（不包含PSU模块和锂电池） MTS9600B-N20C1/MTS9600B-D20C1：≤120kg TBC1000B-NDA1：≤100kg（不包含锂电池）
走线方式	上进上出线
防护等级	IP20
安装方式	水泥地板（默认）/防静电地板安装（需要选配防静电支架）
维护方式	MTS9604B-N20C1：前操作，前维护；不支持靠墙安装（离墙壁距离 ≥ 600mm，推荐800mm） MTS9600B-N20C1/MTS9600B-D20C1/TBC1000B-NDA1：前操作，前后维护；不支持靠墙安装（离墙壁距离 ≥ 600mm，推荐800mm）
应用环境	B类环境
