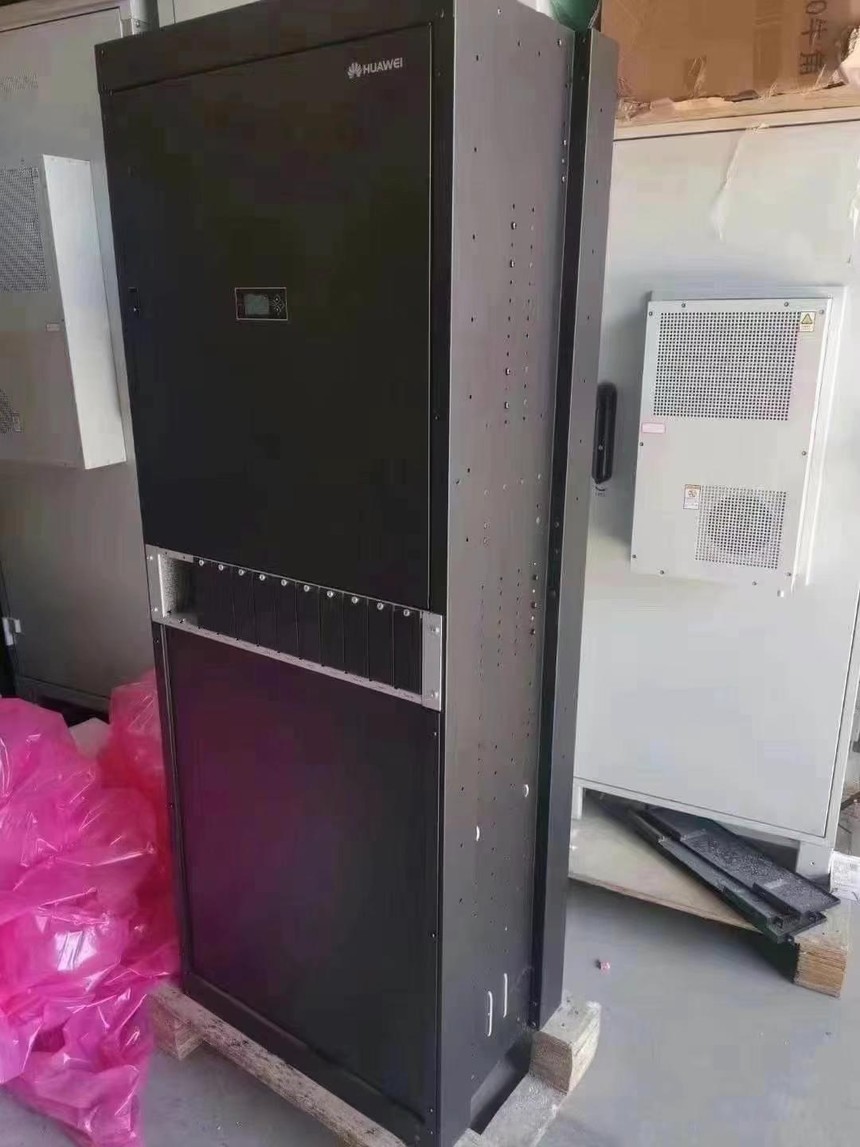

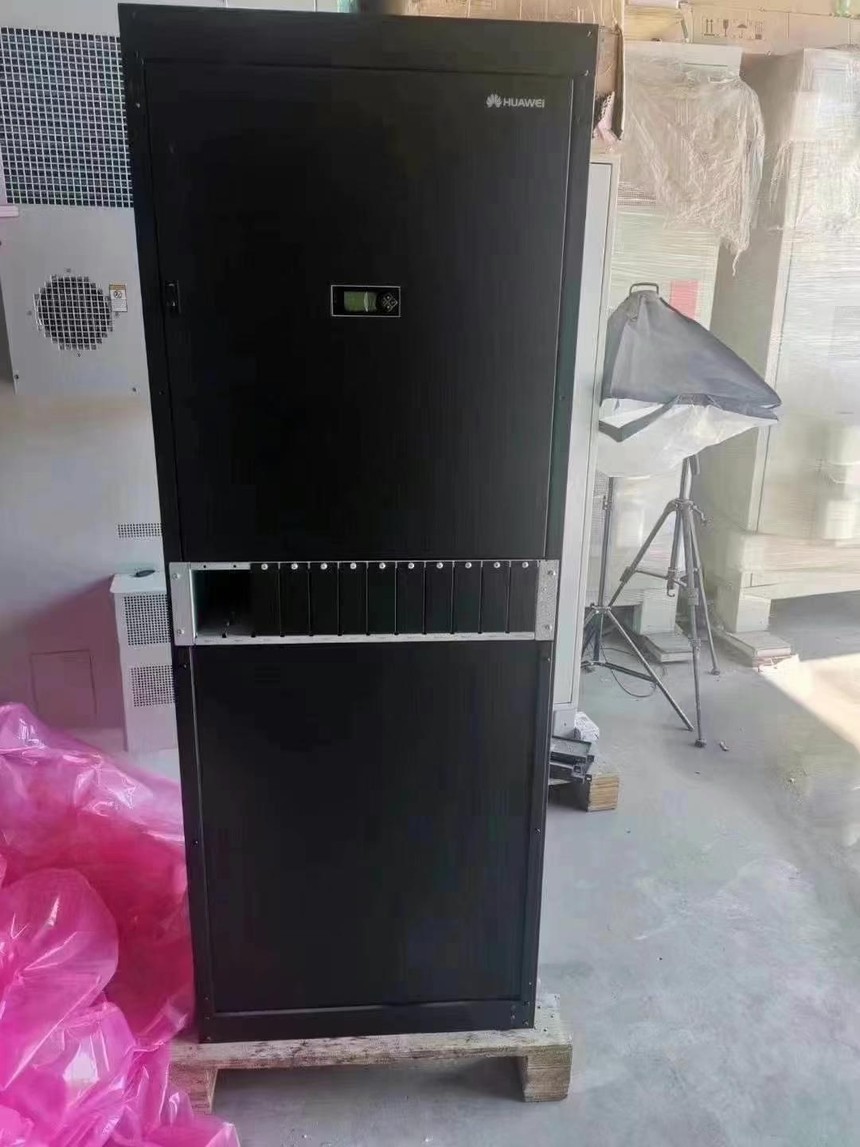

华为TP48600B室内直流48V600A华为高频开关电源

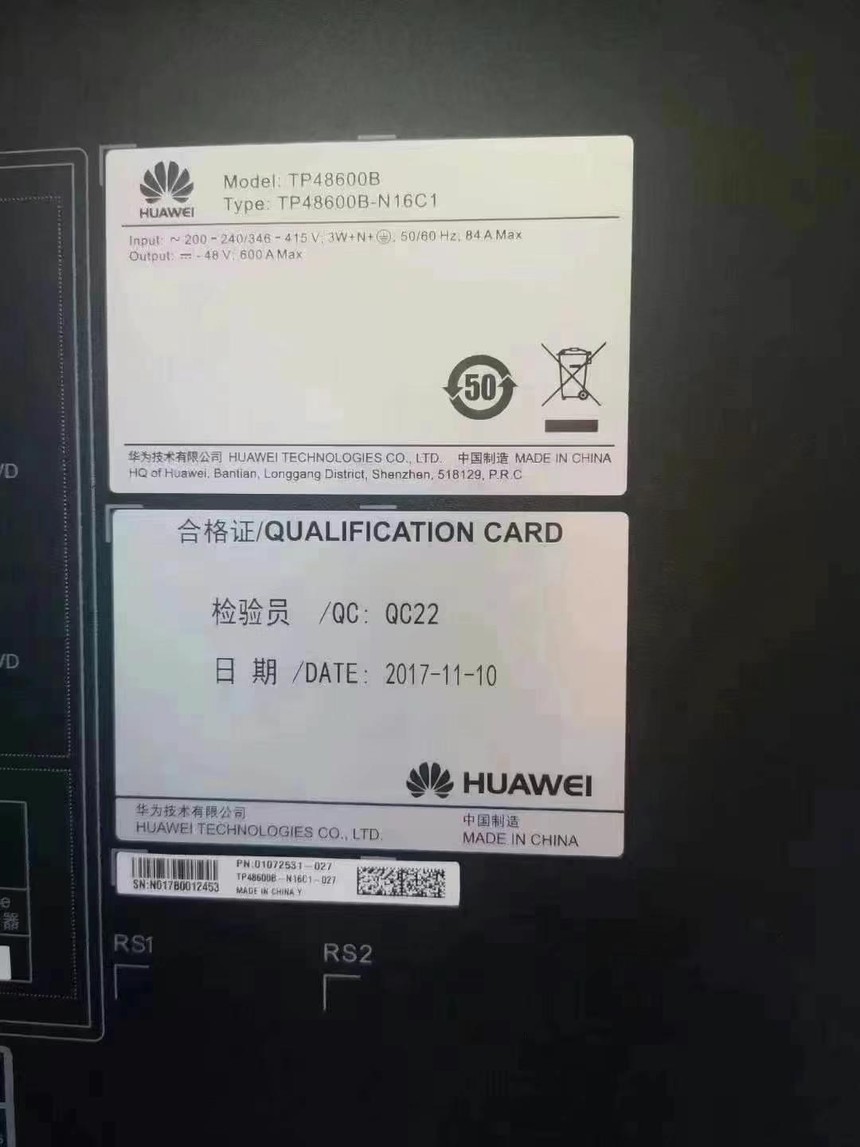

华为TP48600B型号华为室内直流48V600A通信电源

  简单:单柜收容电源、电池与主设备,节省占地;集成多路动力环境监控接口,支持带内传输,节省投资,便于管理;

  高效:系统采用业界效率领先的98%整流模块 ,55oC输出不降额;可集成太阳能供电模块,有效利用太阳能,减少电网使用,节能减排;

  可靠:电源系统55oC输出不降额、85~300V超宽工作电压范围、500V耐高压,适应各类恶劣电网场景;失效率远低于业界平均水平,节省维护成本 ;电子标签功能,便于资产管理及质量问题回溯。

  技术规格



  产品型号




  TP48200B-N20A7



TP48300B-N16C1


  TP48400B-N20B3



TP48600B-N20A7


  系统尺寸(宽 × 深 × 高)




  600mm × 600mm × 2000mm



400mm × 600mm × 1600mm


  600mm × 600mm × 2000mm



600mm × 600mm × 2000mm


  空机柜重量




  ≤100Kg



≤60Kg


  ≤100Kg



≤131Kg
整流模块配置4 × 50A6 × 50A8 × 50A12 × 50A


  交流输入制式




  220/380Vac三相,220Vac单相



220/380Vac三相四线


  220/380Vac三相,220Vac三相三线



220/380V三相四线
交流输入空开1 × 63A/3P MCB1 × 63A/3P MCB(可选双路手动切换)1 × 63A/3P MCB1 × 125A/3P MCB


  交流输入电压




  85Vac~300Vac



85Vac~300Vac


  85Vac~300Vac



85Vac~300Vac


  交流输入频率




  45Hz~66Hz



45Hz~66Hz


  45Hz~66Hz



45Hz~66Hz
容量12kW(4×3000W)18kW (6×3000 W)24kW(8×3000W)36kW(12×3000W)


  直流输出电压




  -42Vdc~-58Vdc



-42Vdc~-58Vdc


  -42Vdc~-58Vdc



-42Vdc~-58Vdc

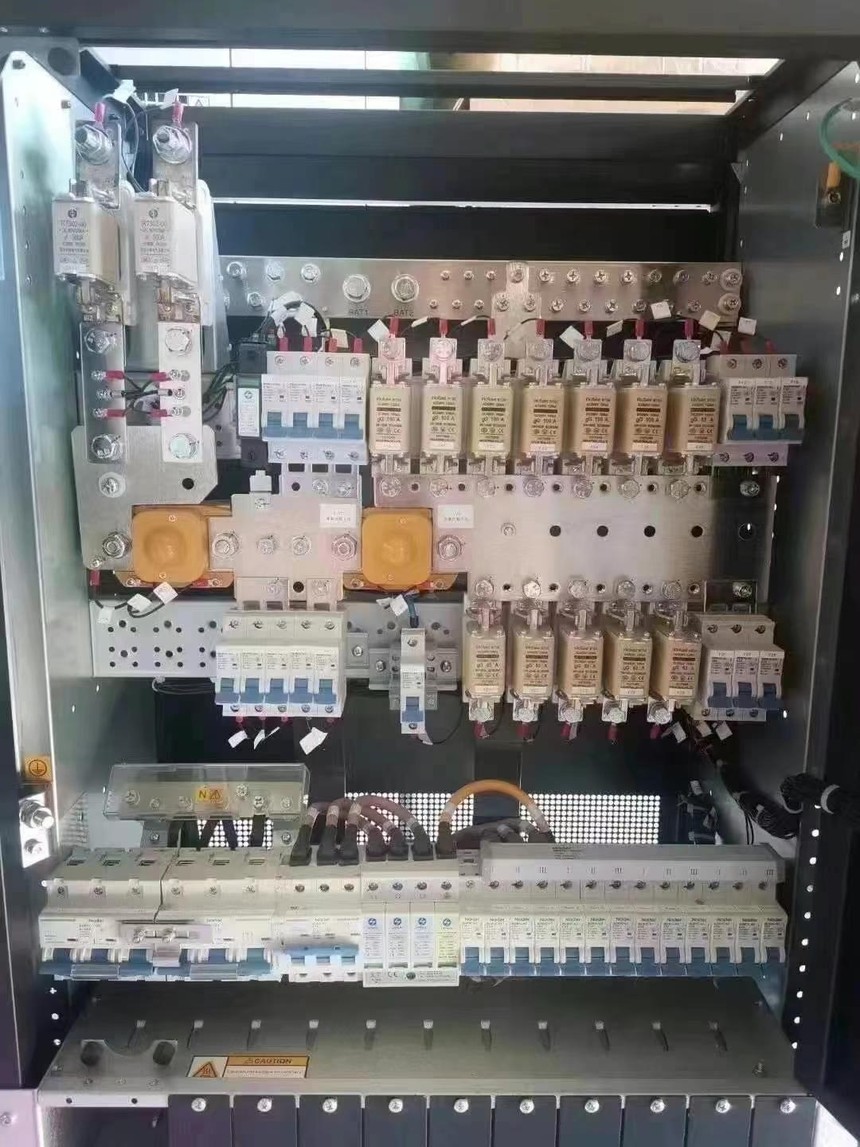

  直流输出




  一次下电支路:2 × 80A MCB,1 × 32A MCB,2 × 20A MCB

  二次下电支路:2 × 32A MCB,3 × 16A MCB ,1 × 10A MCB

  电池支路:2 × 125A MCB




  一次下电支路:3 x 100A(熔丝), 1 × 32A MCB

  二次下电支路:2 × 32A MCB, 2 × 10A MCB

  电池支路:2 × 250A MCB




  一次下电支路: 2 x 100A/1P,2 x 63A/1P,4 x 32A/1P,2 x 16A/1P

  二次下电支路:4 x 63A/1P,2 x 16A/1P,2 x 10A/1P

  电池支路:4 × 125A MCB




  一次下电支路:4 x 160A(熔丝), 2 x 63A/1P MCB,6 x 32A/1P MCB,2 x 10A/1P MCB

  二次下电支路:2 x 63A/1P MCB,2 x 32A/1P MCB,2 x 10A/1P MCB

  电池支路:4 × 250A (熔丝)



工作温度-10℃~+45℃(包含内置电池)-20℃~+50℃-10℃~+45℃(包含内置电池)-10℃~+50℃(不含电池)
工作海拔范围0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)0~4000m(海拔高度2000~4000m范围,每升高200m温度指标下降1℃)

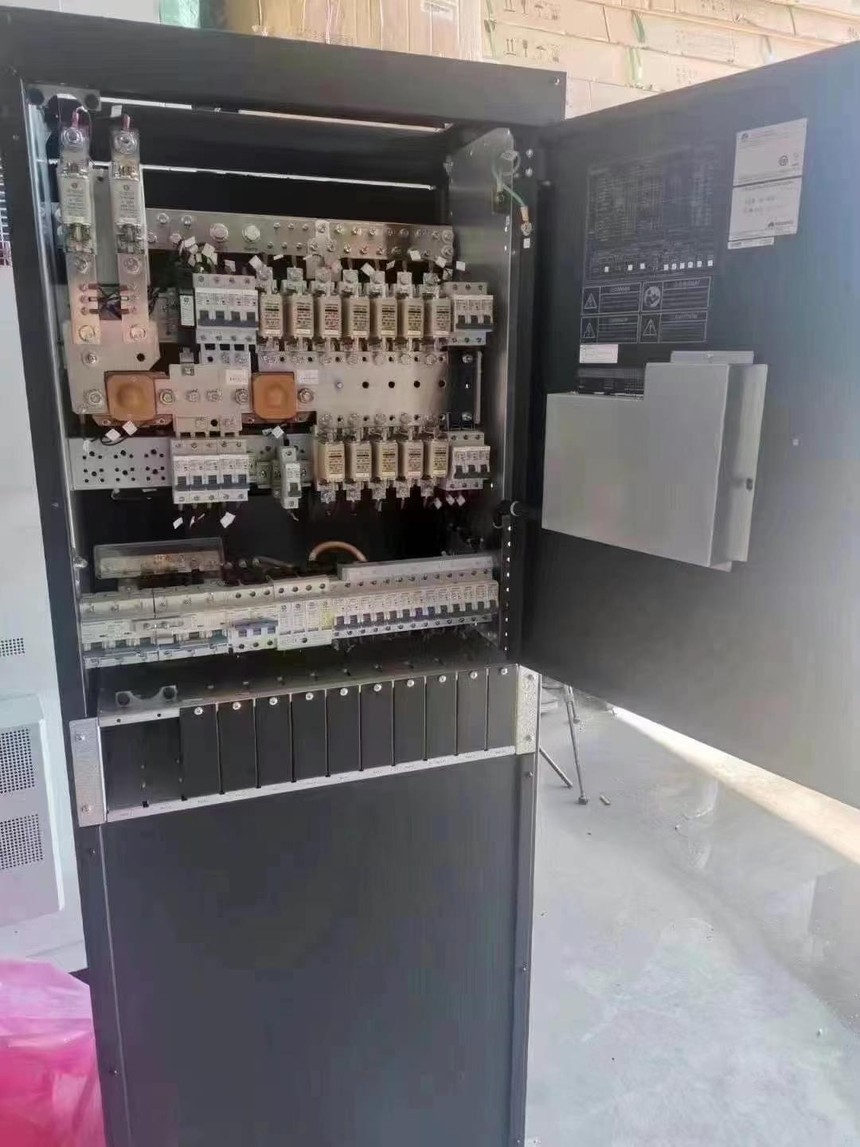

  华为TP48600B开关电源柜 设备型号 CPMU01 接口类型 RJ45 水晶头,232 接口 接线说明 水晶头 3 接 TX,7 接 RX,6 接 GND 协议名称 CPMU01 串口参数 地址 1,数据位 8,停止位 1,无校验,波特率 9600 注:旧版本 FSU 需配 RS232/RS485 转换器。新版本 FSU 自带 RS232(串口 7、8 为 232 接口) 可直接接入(3 接 TX,7 接 RX,6 接 GND)。 TP4606B;产品概述2产品框架;功能;监控模块可通过本地操作、后台网络管理等功能实现;管理功能、整流模块和分发管理;表2-4监控模块功能表;2产品拱TCP466B产品概述;LCD显示;监控模块可通过LCD液晶显示界面实时显示。显示电源系统;运行参数、运行状态、报警状态、设定参数和控制;可通过四个按键操作;(红色),提供一种驱动柜灯报警的方法,TP466B产品概述2产品架构功能监控模块可通过实际LOC实现。AL操作、后台网络管理等。介绍了环境监测、异常报警、蓄电池管理、整流模块和配电管理的功能。该函数如表2-4所示。 表2-4监控模块功能表2产品结构

华为TP48600B华为通信电源48v600A
