华为W2PSD2201 华为直流通讯模块 华为开关电源0W2PSD2201模块
华为W2PSD2201 2200W直流电源模块 02270099
2200W直流电源模块
软件配套关系
2200W直流电源模块与CE12800系列交换机机框、版本的配套关系
2200W直流电源模块与机框、版本配套关系表
电源模块名称 | CE12804机框 | CE12808机框 | CE12812机框 | CE12816机框 | CE12804S机框 | CE12808S机框 |
PDC-2200WA | 仅直流机框支持，最多可配置4个，交流机框和交流&高压直流机框不支持。 说明： V100R002C00版本及以后发布的版本支持。 | 仅直流机框支持，最多可配置8个，交流机框和交流&高压直流机框不支持。 说明： V100R002C00版本及以后发布的版本支持。 | 仅直流机框支持，最多可配置12个，交流机框和交流&高压直流机框不支持。 说明： V100R002C00版本及以后发布的版本支持。 | 仅直流机框支持，最多可配置20个，交流机框和交流&高压直流机框不支持。 说明： V100R003C00版本及以后发布的版本支持。 | 仅直流机框支持，最多可配置4个，交流&高压直流机框不支持。 说明： V100R005C00版本及以后发布的版本支持。 | 仅直流机框支持，最多可配置8个，交流&高压直流机框不支持。 说明： V100R005C00版本及以后发布的版本支持。 |

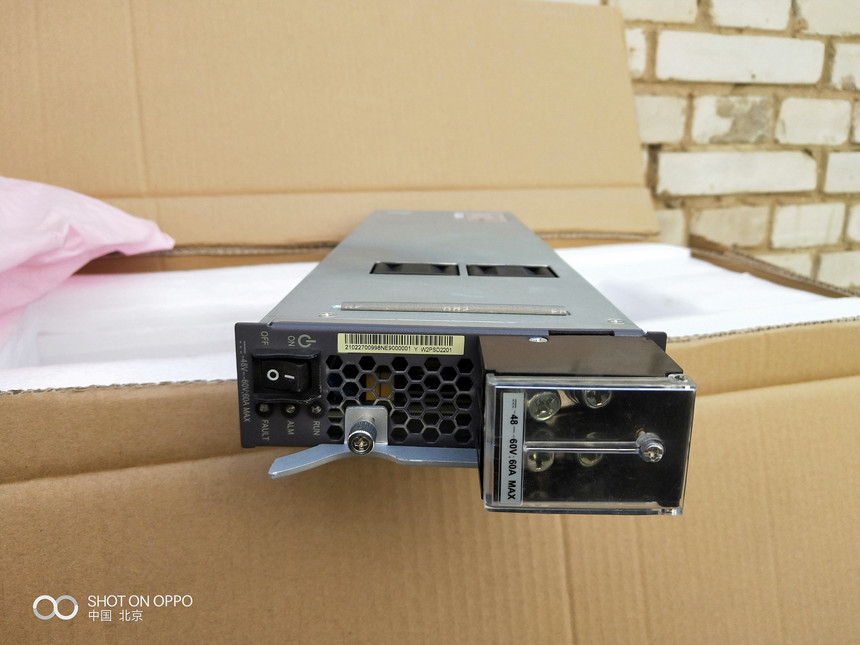

外观
2200W直流电源模块外观
功能
2200W直流电源模块是-48V DC/-60V DC输入，输出48.5V DC/2200W，具有如表2所示的功能。
2200W直流电源模块的功能表
功能项目 | 说明 | 指示灯表现 |
输入保护功能 | 输入欠压保护 | 保护状态特征为电源关闭输出，停止供电，且能自动恢复供电。 | 图2中INPUT指示灯绿色闪烁。 |
输入过压保护 | 保护状态特征为电源关闭输出，停止供电，且能自动恢复供电。 | 图2中INPUT指示灯绿色闪烁。 |
输入过流保护 | 保护状态特征为电源关闭输出，停止供电，且不能自动恢复供电，请直接更换新的电源模块。 | 图2中INPUT指示灯灭。 |
输出保护功能 | 输出过压保护 | 保护状态特征为电源关闭输出，停止供电，且不能自动恢复供电。 | 图2中OUTPUT指示灯灭，ALARM指示灯红色常亮。 |
输出限流保护 | 保护状态特征为将电源输出电流强制限定在某个值，且能自动恢复供电。 | 图2中OUTPUT指示灯绿色常亮。 |
输出短路保护 | 保护状态特征为间断性的输出电流，且输出电流值限定在某个范围内，且能自动恢复供电。 | 图2中OUTPUT指示灯灭。 |
过温保护 | 满载情况下，超过65°C，电源模块停止供电，降温后自动恢复供电。 | 超过65°C，图2中OUTPUT指示灯灭，ALARM指示灯红色常亮。 |
热插拔 | 支持 | - |
散热 | 2200W直流电源模块自带风扇，采用前进风，后出风方式散热。 | - |
说明：
电源模块进入保护状态后，不能正常供电，当触发保护的条件解除，电源模块不能自动恢复时，可以将电源模块从机框中拔出，停留至少30s后，再重新插入机框即可使电源模块恢复正常工作。
当电源模块因温度过高而使其进入过温保护状态时，请采取降温措施，当温度降低后，电源模块将自动恢复正常工作。
面板说明
2200W直流电源模块面板外观如图2所示。
2200W直流电源模块面板指示灯说明如表3所示。
2200W直流电源模块面板指示灯说明表
| 指示灯 | 颜色 | 含义 |
1 | INPUT | 绿色 | 常亮：表示电源模块输入正常。 闪烁：表示电源模块输入电压超出了范围。 常灭：表示电源模块无输入。 |
2 | OUTPUT | 绿色 | 常亮：表示电源模块输出正常。 常灭：表示电源模块无输出。 |
3 | ALARM | 红色 | 常灭：表示电源模块正常。 常亮：表示电源模块故障，可能原因有：内部短路、风扇故障、输出过压、过温关机、通讯异常、严重不均流。 |
规格参数
2200W直流电源模块的规格参数如表4所示。
2200W直流电源模块的规格参数表
参数说明 | 取值 |
外形尺寸（宽×深×高） | 106.5mm×485mm×41mm |
重量 | 2.4kg |
输入电压范围 | -40V DC～-72V DC输入，额定值为-48V DC/-60V DC |
输入电流 | 额定值：50A@-48V DC 最大值：62A@-40V DC |
输出额定电压 | 48.5V DC |
输出额定功率 | 2200W |
